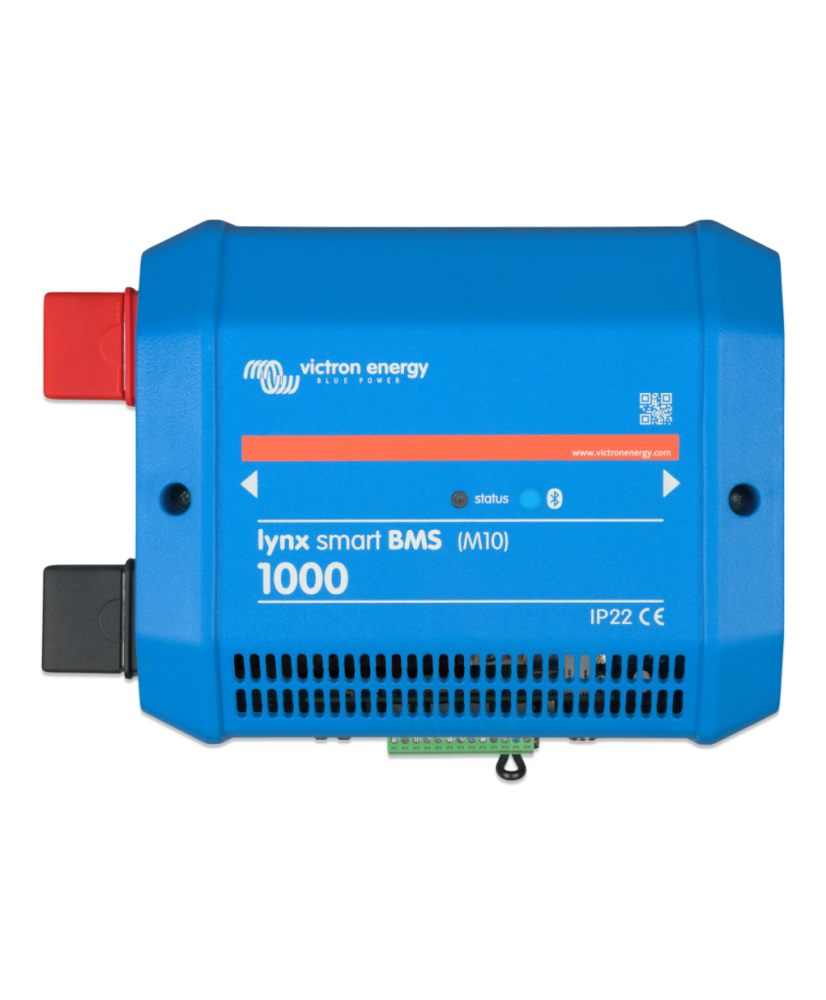

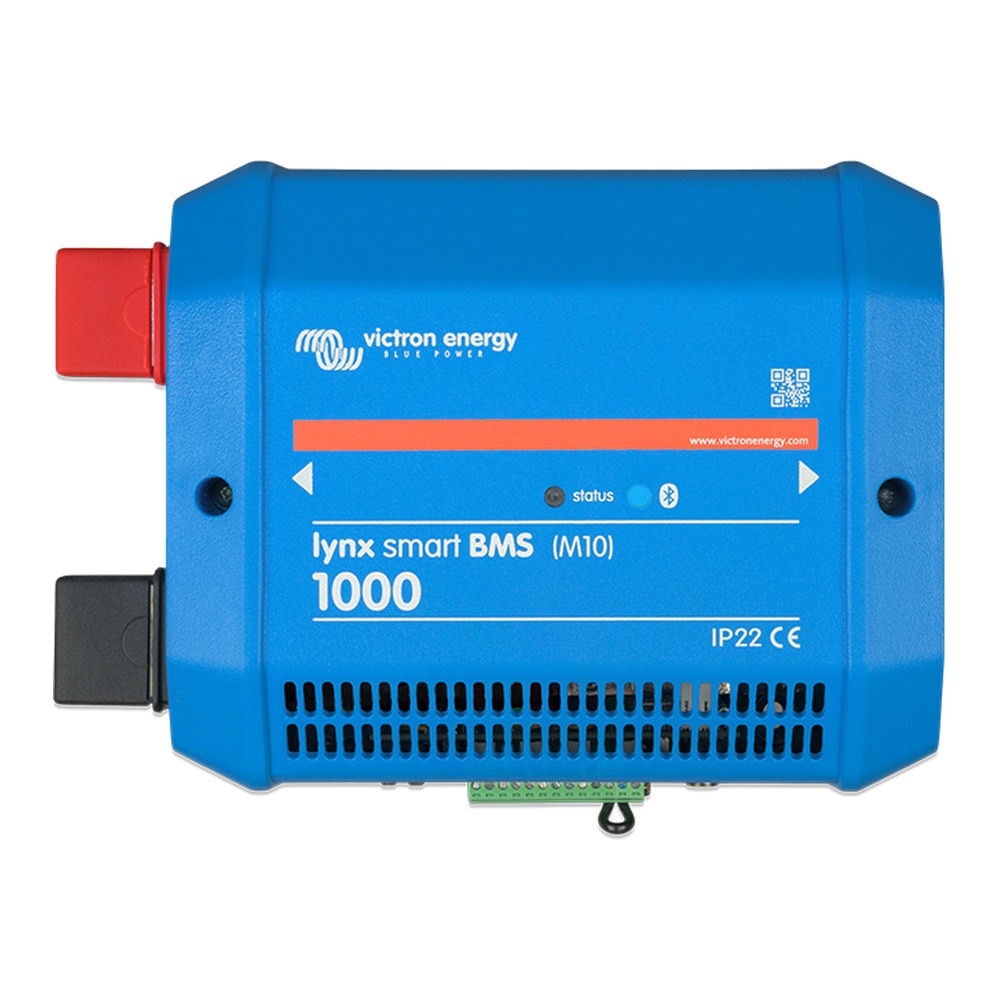

Lynx Smart BMS 1000 (M10) - BMS pour batteries Lithium Smart, 1000 A
Lynx Smart BMS 1000 (M10) est un système de gestion de batteries dédié aux batteries Victron Lithium Smart et fait partie du système de distribution modulaire Lynx. Il intègre un contacteur de 1 000 A, utilisé comme sécurité de secours et comme interrupteur principal commandé à distance, ainsi qu'un contrôleur de batterie et un signal de pré-alarme.
Caractéristiques principales :
- Courant nominal : 1 000 A permanent, 1 200 A pendant 5 minutes
- Tensions système : 12, 24 ou 48 V
- Batteries compatibles : Victron Lithium Smart
- Précharge : circuit intégré pour charges capacitives comme les onduleurs
- Pilotage charge/consommation : DVCC, contacts ATC/ATD, relais programmable
- Connectivité : Bluetooth, VictronConnect, VE.Can, appareils GX et VRM
Le Lynx Smart BMS est un système de gestion de batterie spécifique pour des batteries Lithium Battery Smart de Victron. De nombreux BMS sont disponibles pour nos séries de batteries Lithium Battery Smart, et le Lynx Smart est l’option la plus complète et riche en fonctions. Il est disponible en deux versions : 500 A et 1 000 A (les deux avec des connexions pour barre omnibus M10).
Ses fonctions principales sont :
- Contacteur de 500 A ou 1 000 A intégré, utilisé comme mécanisme de sécurité et de repli, et également disponible en tant qu’interrupteur du système principal contrôlable à distance.
- Contrôleur de batterie indiquant le pourcentage de l’état de charge et davantage de données.
- Signal de préalarme : donne un avertissement avant que le système ne s’arrête en raison, par exemple, d’une cellule faible.
- Bluetooth pour une utilisation avec notre application VictronConnect, pour la configuration et la surveillancey compris Instant Readout (lecture instantanée) - les données clés du BMS en un coup d’œil.
- Surveillance locale et à distance à l’aide d’un dispositif GX Victron, par exemple le Cerbo GX ou l’Ekrano GX.
Le Lynx Smart BMS fait partie du système de distribution modulaire Lynx.
Caractéristiques techniques
| Plage de tension | 9 … 60 V |
|---|
| Tension d'entrée maximale | 75 V |
|---|
| Courant nominal | 1000 A |
|---|
| Courant de crête nominal | 1200 A |
|---|
| Tensions système | 12V ou 24V ou 48V |
|---|
| Protection contre l'inversion de polarité | Non |
|---|
| Consommation électrique (arrêt) | 0,3mA pour toutes les tensions système |
|---|
| Consommation électrique (veille) | Environ 0,6W (50mA à 12V) |
|---|
| Consommation électrique (en marche) | Environ 4,2W (350mA à 12V) selon l'état des relais |
|---|
| Résistance de charge de précharge | 10Ω et plus pour les systèmes 12V, 20Ω et plus pour les systèmes 24V et 48V |
|---|
| Courant nominal de la sortie AUX | 1,1 A en continu, protégé par fusible réarmable |
|---|
| Valeur nominale de la sortie « allowed-to-charge » | 0,5A à 60VDC, protégé par fusible réarmable |
|---|
| Valeur nominale de la sortie « allowed-to-discharge » | 0,5A à 60VDC, protégé par fusible réarmable |
|---|
| Relais programmable | SPDT - 2 A à 60 VDC |
|---|
| Matériau du jeu de barres | Cuivre étamé |
|---|
| Dimensions du jeu de barres | 8mm x 30mm |
|---|
| Plage de température de fonctionnement | -40 … 60 °C |
|---|
| Plage de température de stockage | -40 … 60 °C |
|---|
| Humidité maximale | 95 % |
|---|
| Connexions du jeu de barres | M10 |
|---|
| VE.Can | RJ45 |
|---|
| Connexion E/S | Multiconnecteur amovible avec bornes à vis |
|---|
| Bornes de communication de la batterie | Bornes avec connecteurs circulaires M8 |
|---|
| Surveillance des fusibles Lynx Distributor | RJ10 (câbles RJ10 livrés avec chaque Lynx Distributor) |
|---|
| Matériau | ABS |
|---|
| Couleur | Bleu (RAL 5012) |
|---|
| Indice de protection | IP22 |
|---|
| Poids | 2,7 kg |
|---|
| Hauteur | 230 mm |
|---|
| Largeur | 180 mm |
|---|
| Profondeur | 100 mm |
|---|
| Sécurité | EN-IEC 63000 |
|---|
| CEM (émission) | EN-IEC 61000-6-3 |
|---|
| Système de management de la qualité | NEN-EN-ISO 9001 |
|---|
