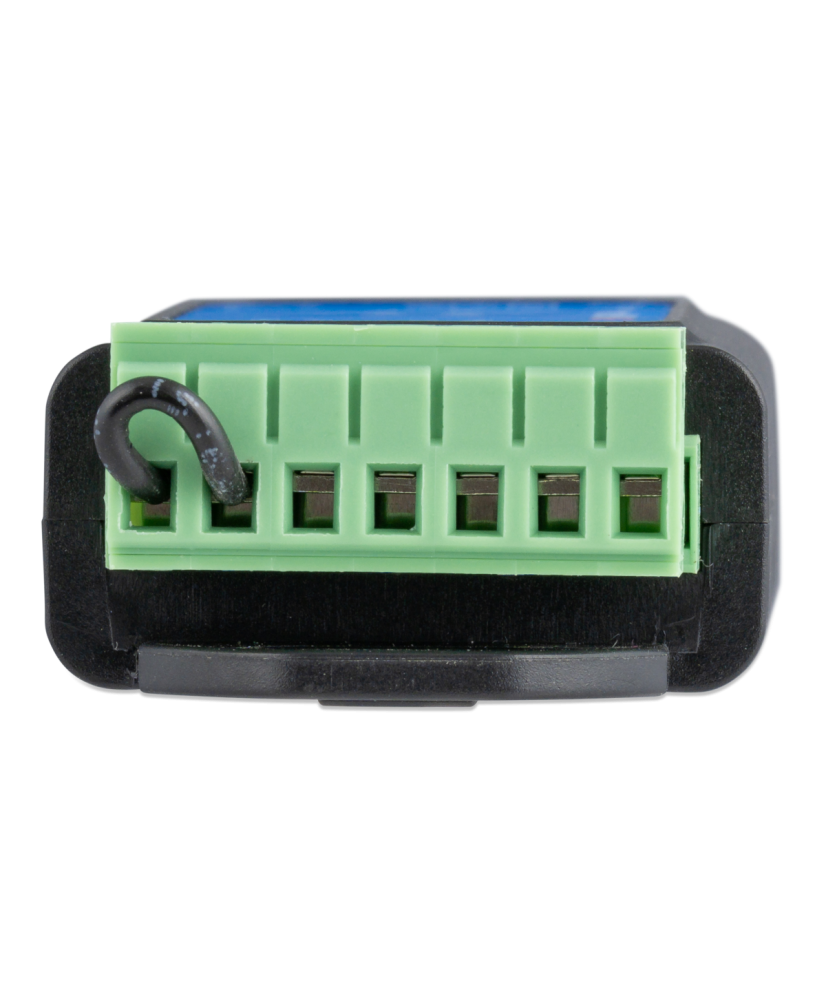

smallBMS NG Victron Energy

smallBMS NG - Système de gestion compact pour batteries Lithium NG

smallBMS NG est un système de gestion de batterie pour les batteries Victron Lithium NG, alternative simple au VE.Bus BMS NG pour les installations sans convertisseur/chargeur VE.Bus comme MultiPlus ou Quattro. Il commande la déconnexion de la charge et des consommateurs, émet une pré-alarme en cas de tension basse et se supervise en Bluetooth dans VictronConnect.

Caractéristiques principales :

• Batteries compatibles : Lithium NG, pas Lithium Battery Smart
• Configurations de parc : 12, 24 ou 48 V, série et/ou parallèle
• Sorties de commande : charges 1 A, charge 500 mA, pré-alarme 500 mA
• Pré-alarme : signale une tension basse au moins 30 s avant coupure
• Connectivité : Bluetooth, VictronConnect avec Instant Readout
• Consommation propre : 3 mA en marche, 1,2 mA à l'arrêt

Le SmallBMS NG est un système de gestion de batteries (BMS) tout-en-un, conçu pour les batteries Victron Lithium NG (non compatible avec les batteries Lithium Battery Smart). Il surveille et protège les batteries en gérant les déconnexions de chargeur et de consommateur, et en émettant des préalarmes en cas de tension faible.

Le SmallBMS NG constitue une alternative simple et économique au BMS VE.Bus NG pour les applications ne nécessitant pas d’intégration avec les convertisseurs/chargeurs Victron. Il fournit une protection essentielle pour les batteries au lithium, sans la complexité de la communication VE.Bus, et n’est donc pas adapté à une utilisation avec des convertisseurs/chargeurs VE.Bus comme les modèles MultiPlus et Quattro.

Grâce au Bluetooth intégré, il se connecte directement à toutes les batteries Lithium NG du système pour une surveillance centralisée via l’application VictronConnect. Il reçoit également les données de courant et d’état de charge directement depuis les batteries, ce qui évite l’utilisation d’un SmartShunt séparé.

Les batteries Lithium NG peuvent être configurées en série, en parallèle ou en série/parallèle, et prennent en charge les systèmes 12 V, 24 V et 48 V. Jusqu’à 50 batteries peuvent être utilisées dans des parcs de 12 V ou 24 V, et 25 batteries dans un parc de 48 V, permettant une capacité de stockage maximale de 192 kWh (12 V), 384 kWh (24 V) ou 128 kWh (48 V). Plusieurs unités Lynx Smart BMS peuvent être mises en parallèle pour augmenter la capacité et assurer une redondance.

Key Features:

• Sortie de déconnexion de consommateur : contrôle l’entrée d’allumage/arrêt à distance d’un BatteryProtect, d’un convertisseur, d’un convertisseur CC-CC ou d’autres consommateurs équipés de cette fonction, afin d’éviter une décharge profonde.
• Sortie de déconnexion de chargeur : contrôle le port d’allumage/arrêt à distance de chargeurs comme le chargeur Smart IP43, un relais Cyrix-Li-Charge, un coupleur de batteries Cyrix-Li-ct ou un BatteryProtect, pour éviter toute surtension.
• Sortie de préalarme : fournit un avertissement anticipé en cas de tension de batterie faible avant de couper les consommateurs. Peut actionner un relais, un voyant ou un avertisseur sonore.
• Commande d’allumage/arrêt à distance permet de contrôler à distance les sorties de déconnexion de consommateur et de chargeur.
• Voyants lumineux : comprend un voyant bleu indiquant l’état du Bluetooth, et un voyant rouge signalant les avertissements et erreurs.
