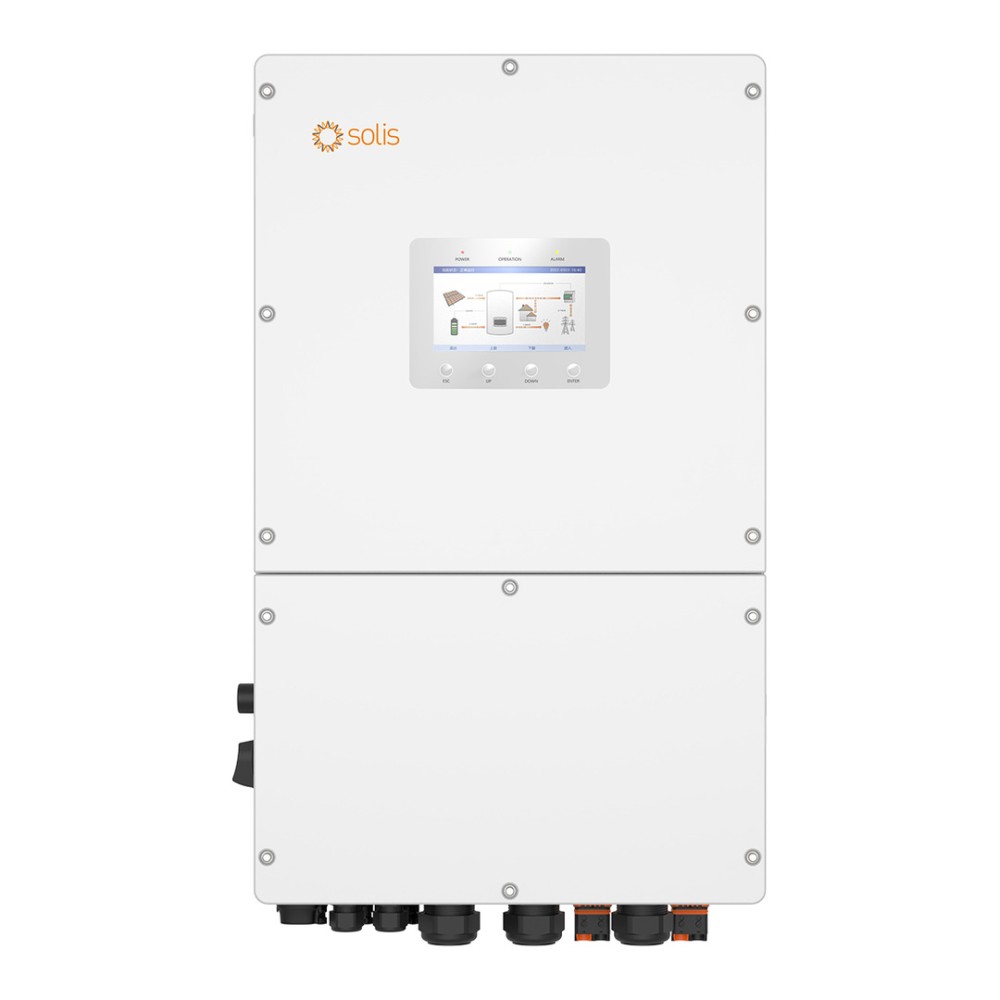

30 kW onduleur hybride Solis, triphasé, HT, S6-EH3P30K-H

Name: 30 kW onduleur hybride Solis, triphasé, HT, S6-EH3P30K-H
Brand: Solis
SKU: S6-EH3P30K-H
Price: 5233.00 EUR
Availability: InStock

5 233 € TTC

4 361 € HT

S6-EH3P30K-H est un onduleur hybride triphasé de 30 kW pour batteries lithium-ion haute tension (150-800 V), avec 4 MPPT (150-850 V), deux ports batterie, un courant maximal de charge et de décharge de 140 A (2 x 70 A) et un rendement maximal de 97,8 %. Il offre un indice de protection IP66, un écran LCD de 7 pouces et une communication CAN, RS485 et Ethernet.

Référence S6-EH3P30K-H

Vos droits au titre de la garantie légale

S6-EH3P30K-H - Onduleur hybride triphasé 30 kW pour batteries HV

S6-EH3P30K-H est un onduleur hybride triphasé de 30 kW pour batteries lithium-ion haute tension (150-800 V), avec 4 entrées MPPT, deux ports batterie indépendants et un écran LCD de 7 pouces. Il réunit la conversion de l'énergie solaire, la charge de la batterie et l'alimentation des charges dans un seul appareil et peut fonctionner en parallèle, dans des systèmes raccordés au réseau ou en site isolé.

Caractéristiques principales :

Puissance nominale CA : 30000 W
Batterie HV : 150-800 V, 2 ports, maximum 2 x 70 A
Entrée panneaux PV : 4 MPPT, 150-850 V, maximum 60000 W
Rendement maximal : 97,8 %
Communication : CAN, RS485, Ethernet, Bluetooth
Protection et refroidissement : IP66, ventilateurs intelligents
Fonctionnement en parallèle : Jusqu'à 6 unités

L'onduleur se raccorde à des batteries lithium-ion haute tension de la plage 150-800 V, par deux ports indépendants de 70 A chacun (courant total jusqu'à 140 A), est compatible avec des modules de batterie de 100-280 Ah et communique avec la batterie par CAN ou RS485. La puissance maximale de charge et de décharge est de 33 kW (33 kW au maximum par port). Jusqu'à 60 kW de puissance photovoltaïque sont utilisables, sur 4 entrées MPPT avec jusqu'à 2 chaînes chacune (courant de chaîne maximal 20 A), avec une tension maximale de 1000 V et une tension de démarrage de 180 V.

En mode isolé, il supporte 1,6 fois la puissance nominale pendant 2 s, et la commutation du réseau vers l'alimentation de secours dure moins de 10 ms ; la sortie de secours accepte les charges déséquilibrées. Le couplage en courant continu comme en courant alternatif est possible, avec une réserve de batterie réglable et une priorisation intelligente des charges, et le groupe électrogène peut être raccordé à un port dédié, dans une plage de 20 à 100 % de la puissance nominale.

Le système peut être étendu en parallèle, jusqu'à 500 kW au total (au-delà de 6 unités, l'armoire Solis STS est recommandée), et la surveillance et la commande à distance se font via la plateforme SolisCloud. Le colis comprend 3 transformateurs de courant (CT) et une clé de transmission des données ; le compteur est en option. Le boîtier IP66 fonctionne de -25 °C à +60 °C et jusqu'à 4000 m d'altitude. Le poids est de 73 kg.

Caractéristiques techniques

Type d'onduleur	Onduleur hybride triphasé, pour batteries haute tension (HV)
Type de batterie	Lithium-ion
Plage de tension de la batterie	150-800 V
Courant maximal de charge/décharge	70 A x 2 (140 A en parallèle)
Puissance maximale de charge/décharge	33 kW
Puissance maximale de charge/décharge par port	33 kW
Nombre de ports batterie	2
Communication avec la batterie	CAN / RS485
Taille recommandée du champ PV	60 kW
Puissance d'entrée PV maximale utilisable	60000 W
Tension d'entrée PV maximale	1000 V
Tension d'entrée PV nominale	600 V
Tension de démarrage	180 V
Plage de tension MPPT	150-850 V
Courant d'entrée maximal	4 x 40 A
Courant maximal par chaîne	20 A
Courant de court-circuit maximal	4 x 60 A
Nombre de MPPT / nombre maximal de chaînes	4/8
Puissance de sortie nominale CA	30000 W
Puissance apparente de sortie maximale	30000 VA
Tension réseau nominale	3/N/PE, 220/380 V, 230/400 V
Fréquence nominale	50 Hz / 60 Hz
Courant nominal de sortie vers le réseau	45,6 A / 43,3 A
Facteur de puissance	> 0,99 (0,8 capacitif - 0,8 inductif)
Distorsion harmonique totale du courant (THDi)	< 3 %
Courant de passage CA maximal (depuis le réseau)	91,2 A / 86,6 A
Puissance de sortie nominale en mode secours (back-up)	30000 W
Puissance apparente de sortie maximale (back-up)	1,6 x la puissance nominale, 2 s
Temps de commutation vers le secours	< 10 ms
Courant de sortie nominal (back-up)	45,6 A / 43,3 A
Distorsion harmonique de tension (THDv, charge linéaire)	< 2 %
Puissance d'entrée maximale du générateur	30000 W
Courant d'entrée nominal du générateur	45,6 A / 43,3 A
Rendement maximal	97,8 %
Rendement européen	97,4 %
Rendement de charge de la batterie par PV (maximal)	98,5 %
Rendement de charge/décharge de la batterie par CA (maximal)	97,5 %
Protections intégrées	Protection anti-îlotage, protection contre les surintensités en sortie, protection contre les courts-circuits, sectionneur DC intégré, protection contre l'inversion de polarité DC, protection contre les surtensions DC type II et AC type II, AFCI 2.0 intégré (en option)
Dimensions (largeur x hauteur x profondeur)	530 x 880 x 290 mm
Poids	73 kg
Topologie	Sans transformateur
Autoconsommation (nuit)	< 35 W
Température de fonctionnement	-25 ... +60 °C
Humidité relative	0-100 %
Indice de protection (IP)	IP66
Type de refroidissement	Refroidissement par ventilateurs intelligents
Altitude maximale de fonctionnement	4000 m
Normes de raccordement au réseau et de sécurité	G99, VDE-AR-N 4105, VDE V 0124, EN 50549-1, EN 50549-10, VDE 0126, UTE C 15, NTS 631, RD 1699, RD 244, UNE 206006, UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA; IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4, EN 55011
Raccordement PV	MC4, connecteur rapide
Raccordement batterie	Connecteur à bornes
Raccordement CA	Bornier à vis
Affichage	Écran LCD de 7,0 pouces, Bluetooth + application
Interfaces de communication	CAN, RS485, Ethernet ; en option : Wi-Fi, cellulaire, LAN

Fiche technique

Référence: S6-EH3P30K-H
Type de produit: Onduleur
Type d'onduleur: Hybride (MPPT intégré)
Phases: Triphasé
Classe de puissance: 20+ kW
Puissance continue de sortie (VA, 25 °C): 30000 VA
Puissance continue de sortie (W, 25 °C): 30000 W
Puissance de crête: 1,6 x la puissance nominale, 2 s
Rendement maximal: 97,8 %
Consommation à vide: moins de 35 W
Tension batterie: HV (haute tension)
Plage de tension d'entrée DC: 150-800 V
Courant de charge maximal: 140 A (2 x 70 A)
Tension PV maximale: 1000 V
Courant de court-circuit PV max.: 3 x 60 A
Nombre de MPPT: 3
Plage de tension MPPT: 150-850 V
Tension de sortie AC: 220/380 V, 230/400 V
Fréquence de sortie: 50/60 Hz
Courant d'entrée AC maximal: 91,2 A
Fonctionnement en parallèle: Oui
Interfaces de communication: Bluetooth
CAN-bus
Ethernet
RS485
Protections: Protection anti-îlotage, protection contre les surintensités en sortie, protection contre les courts-circuits, sectionneur DC intégré, protection contre l'inversion de polarité DC, protection contre les surtensions DC type II et AC type II
Dimensions (H x l x P): 880 x 530 x 290 mm
Poids: 73 kg
Indice de protection (IP): IP66
Température de fonctionnement: -25 ... 60 °C
Humidité relative maximale: 100 %
Normes et conformité: G99, VDE-AR-N 4105, VDE V 0124, EN 50549-1, EN 50549-10, VDE 0126, UTE C 15, NTS 631, RD 1699, RD 244, UNE 206006, UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA

Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.
