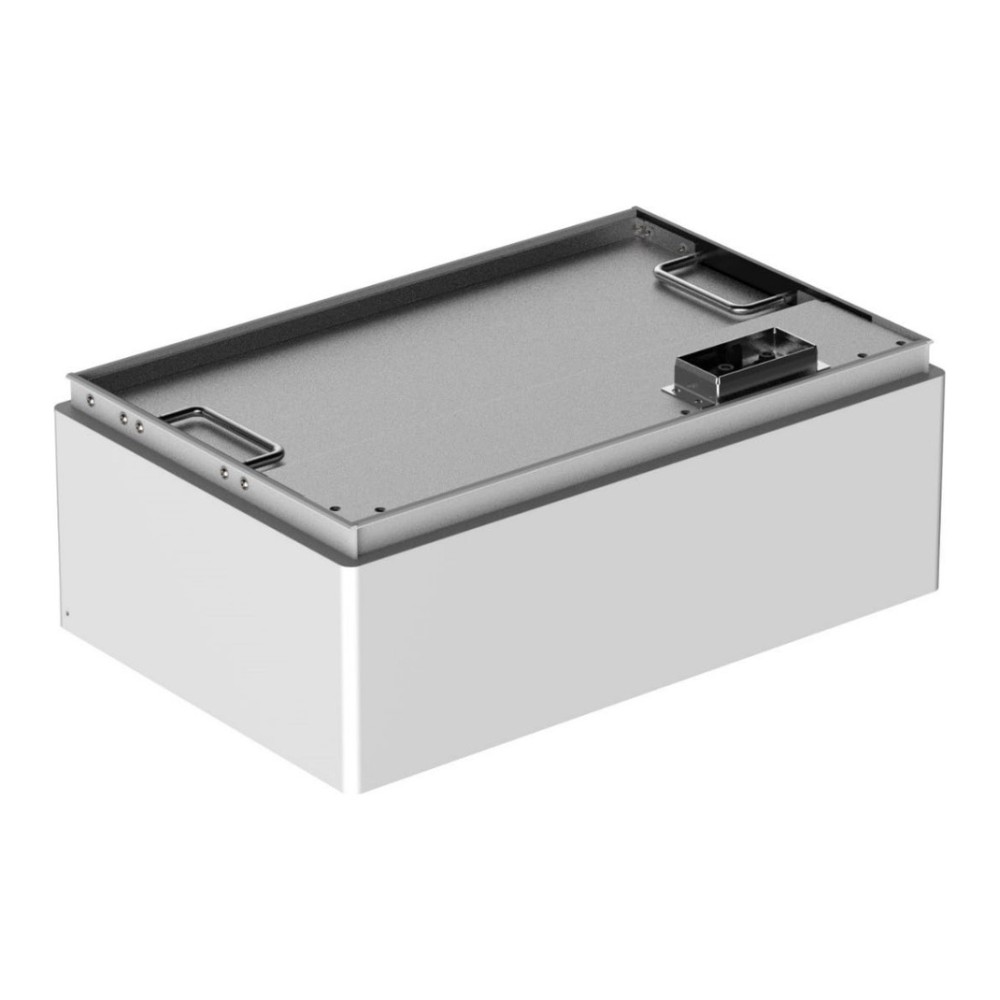

Module batterie Pylontech Force-H3 5,12 kWh, 102,4 V HV, FH10050
  • Module batterie Pylontech Force-H3 5,12 kWh, 102,4 V HV, FH10050
  • Module batterie Pylontech Force-H3 5,12 kWh, 102,4 V HV, FH10050

Module batterie Pylontech Force-H3 5,12 kWh, 102,4 V HV, FH10050

102,4 V
1 231 € TTC

1 026 € HT

FH10050 est un module de batterie LiFePO4 de 102,4 V, 50 Ah et 5,12 kWh pour les systèmes Pylontech Force-H3 et Force-H3X. Le courant continu de charge et de décharge est de 50 A (55 A pendant 15 minutes), la profondeur de décharge est de 95 % et la durée de vie dépasse 8000 cycles. Les dimensions sont de 540 x 350 x 170 mm et la masse de 39 kg.

Référence FH10050

Vos droits au titre de la garantie légale

Garantie légale

Avis harmonisé de l’UE sur la garantie légale de conformité

Plus d’informations : europa.eu/youreurope/garanties
Ouvrir l’avis en taille réelle

FH10050 - Module de batterie HV LiFePO4 de 5,12 kWh pour Force-H3 et Force-H3X

FH10050 est un module de batterie LiFePO4 haute tension de 102,4 V et 50 Ah (5,12 kWh), qui s'empile dans les systèmes Pylontech Force-H3 (2 à 7 modules par tour, avec un contrôleur FC1000) et Force-H3X (1 à 4 modules avec les onduleurs monophasés, 2 à 7 modules avec les triphasés). Le module compte 32 cellules en série et pèse 39 kg.

Caractéristiques principales :

  • Tension nominale : 102,4 V
  • Capacité : 5,12 kWh (50 Ah)
  • Technologie : LiFePO4, 32 cellules en série
  • Courant continu : 50 A (55 A pendant 15 minutes)
  • Profondeur de décharge : 95 %
  • Durée de vie : plus de 8000 cycles à 25 °C
  • Dimensions et masse : 540 x 350 x 170 mm, 39 kg

Les modules s'empilent sur une base et se raccordent en série, la tension du système augmentant de 102,4 V à chaque module. Une tour Force-H3 comporte 2 à 7 modules (204,8-716,8 V, 10,24-35,84 kWh), avec un contrôleur FC1000 par tour ; l'énergie utilisable est de 9,69 / 14,73 / 19,48 / 24,32 / 29,17 / 34,01 kWh pour 2 / 3 / 4 / 5 / 6 / 7 modules. Avec Force-H3X, le contrôleur tout-en-un de l'onduleur se pose directement sur les modules et le FC1000 n'est pas utilisé.

Un système Force-H3 peut compter jusqu'à 6 tours en parallèle, toutes avec le même nombre de modules, et le système communique par Modbus RTU ou CAN. Le module fonctionne de -10 à 55 °C (en dessous de 10 °C et au-dessus de 40 °C, la puissance de charge et de décharge est limitée), avec une humidité de 5 à 95 % sans condensation, et sa durée de vie de conception dépasse 15 ans. Le module n'a pas de chauffage propre et, dans les zones froides, un système de chauffage est nécessaire.

Caractéristiques techniques

Technologie des cellulesLithium-ion (LFP)
Cellules en série32
Tension de cellule3,2 V
Capacité de cellule50 Ah
Tension nominale du module102,4 V
Capacité du module50 Ah
Énergie du module5,12 kWh
Courant continu de charge/décharge50 A
Courant maximal de charge/décharge55 A pendant 15 minutes
Profondeur de décharge95 %
Nombre de cycles (25 °C)Plus de 8000
Durée de vie de conceptionPlus de 15 ans
Dimensions du module, L x P x H540 x 350 x 170 mm
Poids du module39 kg
Nombre de modules par tour Force-H32 / 3 / 4 / 5 / 6 / 7
Capacité du système par tour10,24 / 15,36 / 20,48 / 25,6 / 30,72 / 35,84 kWh
Énergie utilisable par tour9,69 / 14,73 / 19,48 / 24,32 / 29,17 / 34,01 kWh
Tension du système par tour204,8 / 307,2 / 409,6 / 512 / 614,4 / 716,8 V
Dimensions de la tour, L x P x H540 x 350 x 530 / 700 / 870 / 1040 / 1210 / 1380 mm
Poids de la tour92 / 131 / 170 / 209 / 248 / 287 kg
Port de communication du systèmeModbus RTU / CAN
Groupes en parallèleMaximum 6
Température de fonctionnement-10...55 °C
Humidité relative5-95 % sans condensation
Normes et conformitéIEC 62040-1, IEC 62477-1, IEC 62619, IEC 63056, UL 1973, UL 9540A, UL 9540B, UN 38.3, VDE-AR-E 2510-50

Fiche technique

Référence
FH10050
MPN
FH10050
Type de produit
Batterie
Technologie de batterie
LiFePO4 (lithium-fer-phosphate)
Tension batterie
HV (haute tension)
Tension nominale (valeur exacte)
102,4 V
Capacité nominale
50 Ah
Classe de capacité
2,5-6 kWh
Énergie nominale
5,12 kWh
Courant de décharge continu maximal
50 A (55 A, 15 min)
Courant de charge maximal
50 A (55 A, 15 min)
Dimensions (H x l x P)
170 x 540 x 350 mm
Poids
39 kg
Température de fonctionnement
-10 ... 55 °C
Humidité relative maximale
95 %
Normes et conformité
IEC 62040-1, IEC 62477-1, IEC 62619, IEC 63056, UL 1973, UL 9540A, UL 9540B, UN 38.3, VDE-AR-E 2510-50

Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.
