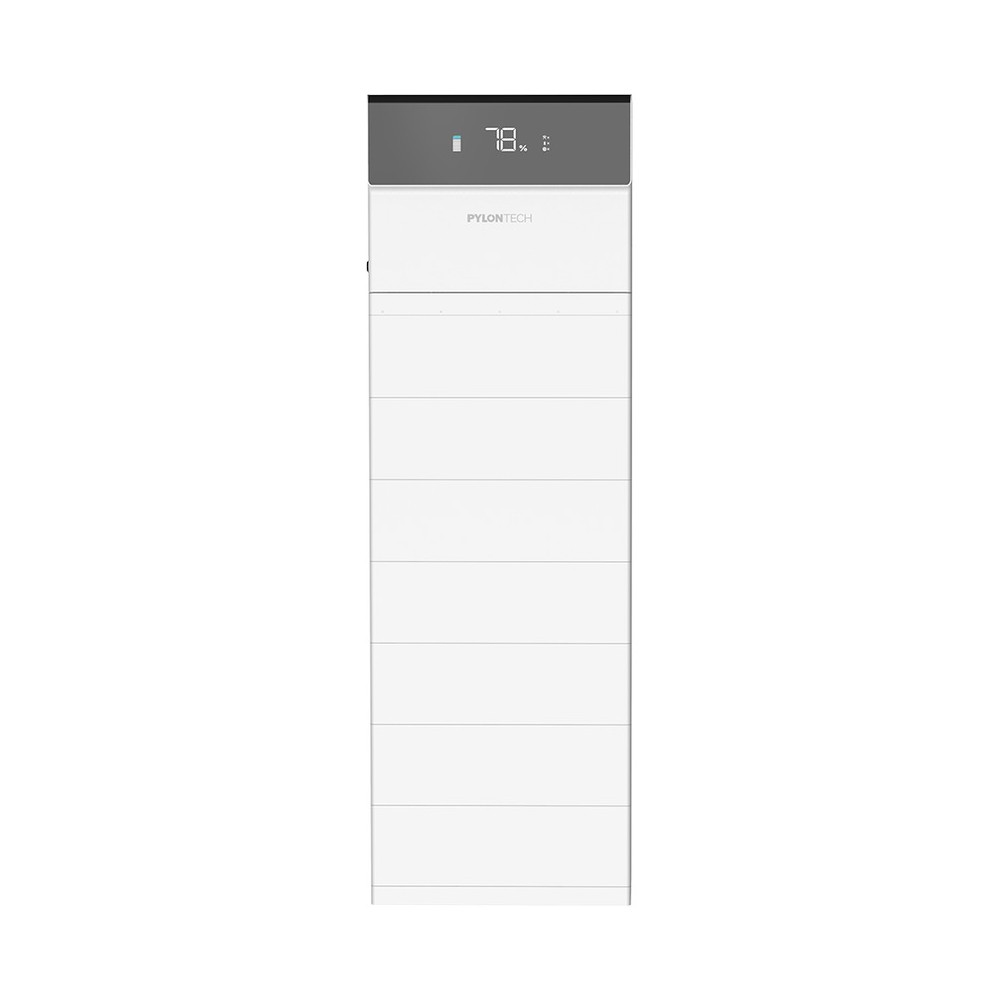

10 kW onduleur hybride Pylontech Force-H3X, triphasé, HT, FH3X-10K-HY-3P

Name: 10 kW onduleur hybride Pylontech Force-H3X, triphasé, HT, FH3X-10K-HY-3P
Brand: Pylontech
SKU: FH3X-10K-HY-3P
Price: 2344.00 EUR
Availability: InStock

2 344 € TTC

1 953 € HT

FH3X-10K-HY-3P est un onduleur hybride triphasé de 10 kW, avec 3 MPPT (200-850 V) et BMS intégré, qui se monte sur 2-7 modules de batterie FH10050 (10,24-35,84 kWh). Il offre un rendement maximal de 98 %, un courant maximal de charge et de décharge de 50 A, une sortie de secours (back-up) avec commutation en 10 ms au plus et une communication Wi-Fi et Bluetooth.

Référence FH3X-10K-HY-3P

Vos droits au titre de la garantie légale

FH3X-10K-HY-3P - Onduleur hybride triphasé 10 kW pour modules de batterie HV

FH3X-10K-HY-3P est le contrôleur tout-en-un du système Pylontech Force-H3X : un onduleur hybride triphasé de 10 kW avec MPPT et BMS intégrés, qui se monte directement sur 2-7 modules de batterie FH10050 (10,24-35,84 kWh) et forme un système complet de stockage photovoltaïque, sans boîte de jonction ni commutateur supplémentaire. Les modules FH10050 ne sont pas inclus et s'ajoutent séparément.

Caractéristiques principales :

Puissance nominale : 10 kW
Entrée PV : 3 MPPT, 200-850 V, maximum 16 kW
Batterie : 2-7 modules FH10050, 10,24-35,84 kWh
Courant batterie : 50 A en charge et en décharge
Rendement maximal : 98 %
Sortie de secours : 10000 VA, commutation en au plus 10 ms
Communication : Wi-Fi et Bluetooth

Le contrôleur contient l'onduleur, les trackers MPPT et le système de gestion de la batterie (BMS). Il s'installe sur 2 à 7 modules de batterie FH10050 de 102,4 V et 5,12 kWh (capacité du système 10,24-35,84 kWh) et n'utilise pas le contrôleur FC1000 du système Force-H3. Avec 2 modules, la charge peut atteindre 10 kW et la décharge 10 kW ; avec 3 à 7 modules, la charge peut atteindre 15 kW et la décharge 10 kW.

L'entrée photovoltaïque comporte 3 MPPT avec une chaîne chacun, une plage MPPT de 200-850 V (pleine charge 280-850 V), une tension de démarrage de 200 V, une tension d'entrée maximale de 1000 V, un courant maximal de 20 A et un courant de court-circuit de 30 A par MPPT ; la puissance maximale du champ photovoltaïque est de 16 kW. Le réseau est 3/N/PE, 400 V, 50/60 Hz, avec un courant nominal vers le réseau de 14,5 A et un courant maximal depuis le réseau de 21,7 A, et la sortie triphasée admet des charges déséquilibrées à 100 %. La sortie de secours (back-up) fournit 10000 VA, avec une pointe de 15000 VA pendant 60 s, et le basculement entre le réseau et le secours dure 10 ms au plus.

La boîte du contrôleur contient la base, les supports anti-basculement et ceux des modules, les connecteurs AC, PV et RJ45, un compteur d'énergie et les accessoires de montage ; les modules de batterie sont emballés séparément. Le contrôleur a un refroidissement naturel, une topologie sans transformateur, un niveau sonore inférieur à 30 dB à 1 m, une consommation nocturne inférieure à 15 W, un afficheur LED, un bouton d'arrêt d'urgence (EPO) installé et une communication Wi-Fi et Bluetooth. Il fonctionne de -10 à 55 °C (la puissance diminue au-delà de 45 °C), avec une humidité de 0 à 100 %, et la puissance diminue au-delà de 2000 m d'altitude. Le manuel d'utilisation indique un fonctionnement en parallèle jusqu'à 6 unités.

Caractéristiques techniques

Type	Onduleur hybride triphasé tout-en-un, contrôleur avec BMS intégré
Modèle de module de batterie	FH10050
Nombre de modules de batterie	2 / 3 / 4 / 5 / 6 / 7
Capacité nominale du système	10,24 / 15,36 / 20,48 / 25,6 / 30,72 / 35,84 kWh
Puissance nominale du système	10 kW
Puissance PV maximale	16 kW
Tension d'entrée PV maximale	1000 V
Tension de démarrage	200 V
Plage de tension MPPT	200-850 V
Plage MPPT à pleine charge	280-850 V
Nombre de MPPT	3
Nombre de chaînes PV par MPPT	1
Courant d'entrée maximal par MPPT	20 A
Courant de court-circuit par MPPT	30 A
Protection contre les surtensions PV	Type II
Courant continu maximal de charge/décharge	50 A
Puissance de charge maximale avec 2 modules	10 kW
Puissance de décharge maximale avec 2 modules	10 kW
Puissance de charge maximale avec 3 à 7 modules	15 kW
Puissance de décharge maximale avec 3 à 7 modules	10 kW
Tension nominale du réseau	3/N/PE, 400 V
Fréquence nominale du réseau	50/60 Hz
Courant continu nominal vers le réseau	14,5 A
Puissance active nominale vers le réseau	10000 W
Puissance apparente maximale vers le réseau	10000 VA
Courant continu maximal depuis le réseau	21,7 A
Puissance active nominale depuis le réseau	15000 W
Puissance apparente maximale depuis le réseau	15000 VA
Plage du facteur de puissance	-0,8...+0,8
Distorsion harmonique du courant (THDi)	< 3 %
Tension nominale (back-up)	3/N/PE, 400 V
Fréquence nominale de sortie (back-up)	50/60 Hz
Courant continu maximal (back-up)	14,5 A
Puissance apparente maximale (back-up)	10000 VA
Puissance de pointe en îlotage (60 s)	15000 VA
Temps de commutation réseau / back-up	≤ 10 ms
Distorsion harmonique de la tension (THDv)	< 3 %
Rendement maximal	98 %
Rendement européen	97,5 %
Protections	Anti-îlotage, AFCI 2.0 (IEC 63027), surveillance de la résistance d'isolement, surveillance du courant résiduel, protection contre les surintensités, les courts-circuits et les surtensions en sortie, sectionneur DC, protection contre l'inversion de polarité DC, protection contre les surtensions PV, parafoudre DC/AC type II
Dimensions du système complet, L x H x P (2 à 7 modules, sans base)	540 x 835 / 1005 / 1175 / 1345 / 1515 / 1685 x 350 mm
Poids du système complet (2 à 7 modules, sans base)	121 / 160 / 199 / 238 / 277 / 316 kg
Topologie	Sans transformateur
Température de fonctionnement	-10...55 °C (au-delà de 45 °C la puissance diminue)
Humidité relative de fonctionnement	0-100 %
Altitude	Au-delà de 2000 m la puissance diminue
Niveau sonore (1 m)	< 30 dB
Classe de protection	I
Catégorie de surtension	DC II / AC III
Indice de protection	IP65
Résistance au brouillard salin	C5-M
Refroidissement	Naturel
Consommation en veille (nuit)	< 15 W
Communication	Wi-Fi, Bluetooth
Afficheur	LED
Arrêt d'urgence (EPO)	Installé
Fonctionnement en parallèle	Jusqu'à 6 unités
Normes et conformité	VDE-AR-N 4105, EN 50549-1, EN 50549-10, IEC 62109-1, IEC 62109-2, IEC 62619, IEC 62477-1, UN 38.3, VDE-AR-E 2510-50, CEI 0-21, G98, G99

Fiche technique

Référence: FH3X-10K-HY-3P
MPN: FH3X-10K-HY-3P
Type de produit: Onduleur
Type d'onduleur: Hybride (MPPT intégré)
Phases: Triphasé
Classe de puissance: 6-10 kW
Puissance continue de sortie (W, 25 °C): 10000 W
Puissance de crête: 15000 VA, 60 s
Rendement maximal: 98 %
Consommation à vide: moins de 15 W
Tension batterie: HV (haute tension)
Courant de charge maximal: 50 A
Tension PV maximale: 1000 V
Courant de court-circuit PV max.: 30 A
Nombre de MPPT: 3
Plage de tension MPPT: 200-850 V
Tension de sortie AC: 400 V
Fréquence de sortie: 50/60 Hz
Courant d'entrée AC maximal: 21,7 A
Fonctionnement en parallèle: Oui
Interfaces de communication: Bluetooth
Wi-Fi
Protections: Anti-îlotage, AFCI 2.0 (IEC 63027), surveillance de la résistance d'isolement, surveillance du courant résiduel, protection contre les surintensités, les courts-circuits et les surtensions en sortie, sectionneur DC
Dimensions (H x l x P): 495 x 540 x 350 mm
Poids: 43 kg
Indice de protection (IP): IP65
Température de fonctionnement: -10 ... 55 °C
Humidité relative maximale: 100 %
Normes et conformité: VDE-AR-N 4105, EN 50549-1, EN 50549-10, IEC 62109-1, IEC 62109-2, IEC 62619, IEC 62477-1, UN 38.3, VDE-AR-E 2510-50, CEI 0-21, G98, G99

Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.
