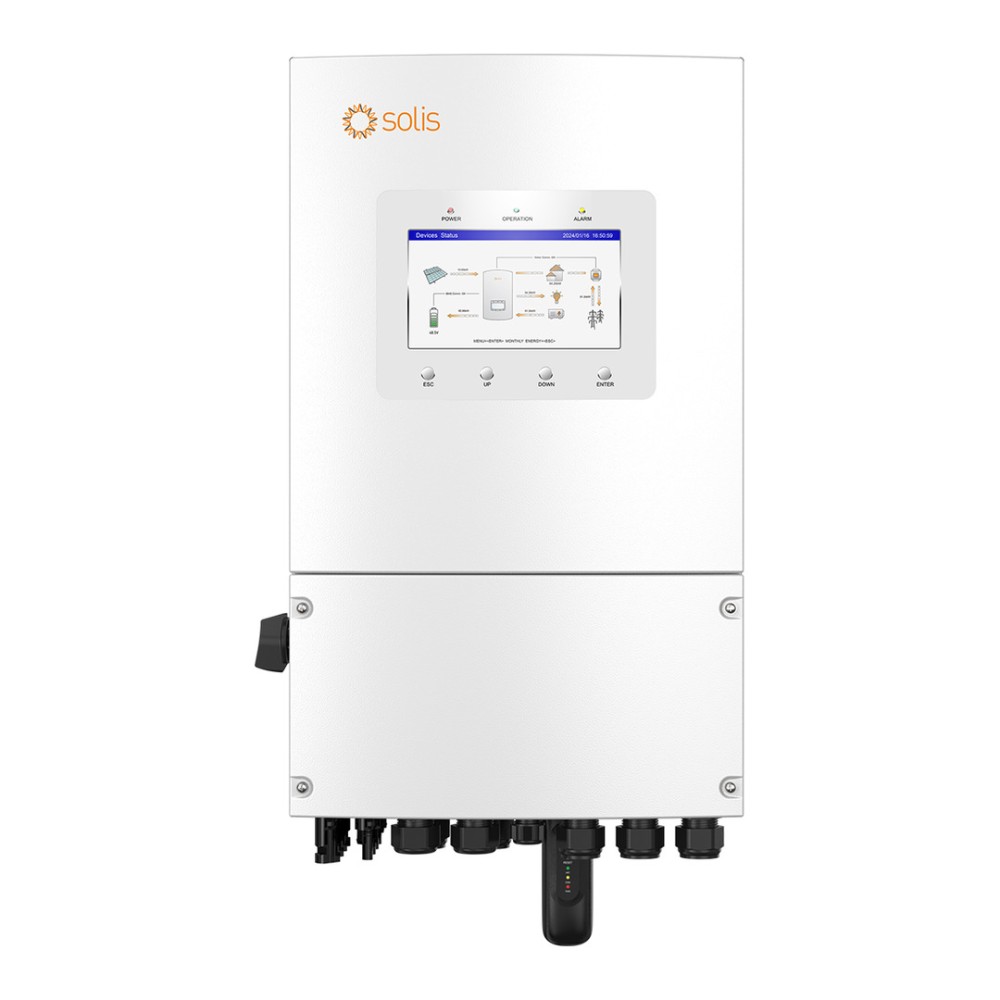

3 kW onduleur hybride Solis, monophasé, 48 V, S6-EH1P3K-L-PLUS
  • 3 kW onduleur hybride Solis, monophasé, 48 V, S6-EH1P3K-L-PLUS
  • 3 kW onduleur hybride Solis, monophasé, 48 V, S6-EH1P3K-L-PLUS
  • 3 kW onduleur hybride Solis, monophasé, 48 V, S6-EH1P3K-L-PLUS
  • 3 kW onduleur hybride Solis, monophasé, 48 V, S6-EH1P3K-L-PLUS

3 kW onduleur hybride Solis, monophasé, 48 V, S6-EH1P3K-L-PLUS

1 096 € TTC

913 € HT

S6-EH1P3K-L-PLUS est un onduleur hybride monophasé de 3 kW pour batteries basse tension (40-60 V), avec 2 MPPT (90-435 V), un courant maximal de charge et de décharge de 70 A et un rendement maximal de 96,2 %. Il offre un indice de protection IP66, un écran LCD de 7 pouces et une communication Wi-Fi, LAN et Bluetooth ; le fonctionnement en parallèle permet jusqu'à 6 unités.

Référence S6-EH1P3K-L-PLUS

Vos droits au titre de la garantie légale

Garantie légale

Avis harmonisé de l’UE sur la garantie légale de conformité

Plus d’informations : europa.eu/youreurope/garanties
Ouvrir l’avis en taille réelle

S6-EH1P3K-L-PLUS - Onduleur hybride monophasé 3 kW pour batteries basse tension

S6-EH1P3K-L-PLUS est un onduleur hybride monophasé de 3 kW de la série Solarator, pour batteries basse tension (plage 40-60 V), avec 2 entrées MPPT et un écran LCD de 7 pouces. Il réunit la conversion de l'énergie solaire, la charge de la batterie et l'alimentation des charges dans un seul appareil et peut fonctionner en parallèle, jusqu'à 6 unités, dans des systèmes raccordés au réseau ou en site isolé.

Caractéristiques principales :

  • Puissance nominale CA : 3000 W
  • Batterie : 40-60 V, courant maximal 70 A
  • Entrée panneaux PV : 2 MPPT, 90-435 V, maximum 4800 W
  • Rendement maximal : 96,2 %
  • Communication : Wi-Fi, LAN, Bluetooth, CAN, RS485
  • Protection et refroidissement : IP66, refroidissement naturel
  • Fonctionnement en parallèle : Jusqu'à 6 unités

L'onduleur fonctionne avec des batteries lithium-ion ou plomb-acide de la plage 40-60 V, communique avec la batterie par CAN ou RS485 et est compatible avec les batteries basse tension des marques de la liste de compatibilité du fabricant, par exemple Dyness, Pylontech ou Shoto. La taille recommandée du champ photovoltaïque va jusqu'à 6 kW, dont 4800 W au maximum sont utilisables, avec une chaîne par MPPT.

En mode isolé, il supporte une surcharge de 200 % pendant 10 s, utile au démarrage des moteurs, des pompes et des climatiseurs, et la commutation du réseau vers l'alimentation de secours dure moins de 10 ms. Il peut aussi fonctionner uniquement avec l'énergie photovoltaïque, sans réseau, se coupler à une installation photovoltaïque existante raccordée au réseau, avec contrôle de l'injection, et le niveau de réserve de la batterie est réglable. Un groupe électrogène se raccorde à un port dédié, avec une puissance d'entrée maximale de 3 kW, et la fonction Smart Load prolonge l'alimentation des charges essentielles.

Le refroidissement est naturel, sans ventilateur, et le niveau sonore typique est inférieur à 40 dB(A). La surveillance et la commande à distance se font via la plateforme SolisCloud. Le colis contient un transformateur de courant (CT) et une clé Wi-Fi pour la transmission des données ; le compteur intelligent est en option. L'onduleur fonctionne de -25 °C à +60 °C et présente un indice de protection IP66.

Caractéristiques techniques

Type d'onduleurOnduleur hybride monophasé, pour batteries basse tension (LV)
Type de batterieLithium-ion ou plomb-acide
Plage de tension de la batterie40-60 V
Courant maximal de charge/décharge70 A
Nombre de ports batterie / ports BMS1 / 1
Communication avec la batterieCAN / RS485
Taille recommandée du champ PV6 kW
Puissance d'entrée PV maximale utilisable4800 W
Tension d'entrée PV maximale500 V
Tension d'entrée PV nominale330 V
Tension de démarrage90 V
Plage de tension MPPT90-435 V
Courant d'entrée maximal16 A / 16 A
Courant maximal par entrée DC16 A
Courant de court-circuit maximal20 A / 20 A
Nombre de MPPT / nombre maximal de chaînes2/2
Puissance de sortie nominale CA3000 W
Puissance apparente de sortie maximale3000 VA
Tension réseau nominaleL/N/PE, 220/230 V
Fréquence nominale50 Hz / 60 Hz
Courant nominal de sortie vers le réseau13,7 A / 13,1 A
Facteur de puissance> 0,99 (0,8 capacitif - 0,8 inductif)
Distorsion harmonique totale du courant (THDi)< 3 %
Puissance d'entrée CA maximale (réseau)4,6 kW
Plage de tension d'entrée CA (réseau)187-253 V
Courant d'entrée CA maximal (réseau)21 A
Puissance de sortie nominale en mode secours (back-up)3000 W
Puissance apparente de sortie maximale (back-up)2 x la puissance nominale, 10 s
Temps de commutation vers le secours< 10 ms
Courant de sortie nominal (back-up)13,7 A / 13,1 A
Courant de passage CA maximal35 A
Distorsion harmonique de tension (THDv, charge linéaire)< 2 %
Puissance d'entrée maximale du générateur3 kW
Courant d'entrée nominal du générateur13,7 A / 13,1 A
Rendement maximal96,2 %
Rendement européen96,1 %
Rendement de charge de la batterie par PV / par réseau (maximal)95,3 % / 93,9 %
Rendement de décharge de la batterie93,8 %
Protections intégréesProtection contre les surtensions, protection contre les surintensités en sortie, surveillance de la résistance d'isolement, détection du courant résiduel, interrupteur PV intégré, protection contre l'inversion de polarité DC (PV uniquement), AFCI 2.0 intégré (en option), protection anti-îlotage
Classe de protection / catégorie de surtensionI / II (PV et batterie), III (réseau, secours, groupe électrogène)
Dimensions (largeur x hauteur x profondeur)335 x 560 x 253 mm
Poids23 kg
TopologieSans isolation (côté PV), avec isolation (côté batterie)
Autoconsommation< 40 W
Température de fonctionnement-25 ... +60 °C
Humidité relative0-100 %
Indice de protection (IP)IP66
Niveau sonore (typique)< 40 dB(A)
Type de refroidissementRefroidissement naturel
Altitude maximale de fonctionnement3000 m
Normes de raccordement au réseau et de sécuritéNRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, EN 50549-1, MEA, PEA, NBR 16149, NBR 16150, G98, G99, CEI 0-21, NTS 631 TypeA; IEC/EN 62109-1/-2, EN 61000-6-2/-3
Raccordement PVMC4
Raccordement batterieBornier à vis
Raccordement CABornier à vis
AffichageÉcran LCD de 7,0 pouces, Bluetooth + application
Interfaces de communicationDe série : Wi-Fi, LAN, Bluetooth, CAN-BMS, CAN-parallèle x2, RS485-compteur, RS485, DRM, DI, DO x2 ; en option : 4G

Fiche technique

Référence
S6-EH1P3K-L-PLUS
MPN
S6-EH1P3K-L-PLUS
Type de produit
Onduleur
Type d'onduleur
Hybride (MPPT intégré)
Phases
Monophasé
Classe de puissance
2-3,5 kW
Puissance continue de sortie (VA, 25 °C)
3000 VA
Puissance continue de sortie (W, 25 °C)
3000 W
Puissance de crête
2 x la puissance nominale, 10 s
Rendement maximal
96,2 %
Tension batterie
48 V
Plage de tension d'entrée DC
40-60 V
Courant de charge maximal
70 A
Tension PV maximale
500 V
Courant de court-circuit PV max.
20 A / 20 A
Nombre de MPPT
2
Plage de tension MPPT
90-435 V
Tension de sortie AC
220/230 V
Fréquence de sortie
50/60 Hz
Plage de tension d'entrée AC
187-253 V
Courant d'entrée AC maximal
21 A
Fonctionnement en parallèle
Oui
Interfaces de communication
Bluetooth
CAN-bus
Ethernet
RS485
Wi-Fi
Protections
Protection contre les surtensions, protection contre les surintensités en sortie, surveillance de la résistance d'isolement, détection du courant résiduel, interrupteur PV intégré, protection contre l'inversion de polarité DC (PV uniquement)
Dimensions (H x l x P)
560 x 335 x 253 mm
Poids
23 kg
Indice de protection (IP)
IP66
Température de fonctionnement
-25 ... 60 °C
Humidité relative maximale
100 %
Normes et conformité
NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, EN 50549-1, MEA, PEA, NBR 16149, NBR 16150, G98, G99, CEI 0-21, NTS 631 TypeA; IEC/EN 62109-1/-2, EN 61000-6-2/-3

Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.
