Boîtier de contrôle HV Deye 200-1000 V, BOS-B-PDU-2-A

BOS-B-PDU-2-A - Unité de distribution et de contrôle HV pour BOS-B Pro-A3

BOS-B-PDU-2-A est l'unité de distribution de puissance (PDU) et le boîtier de contrôle haute tension du système Deye BOS-B Pro-A3. Elle fonctionne de 200 à 1000 V DC, avec un courant nominal de charge et de décharge de 180 A, dispose de deux ports PCS et affiche l'état de charge et les codes d'erreur.

Caractéristiques principales :

• Tension de fonctionnement : 200 ... 1000 V DC
• Courant nominal : 180 A, charge et décharge
• Ports PCS : deux, PCS1 et PCS2
• Alimentation auxiliaire : 220 V AC ± 10 %, 2 A
• Température de fonctionnement : -20 ... 60 °C
• Indice de protection : IP20
• Poids : 32 kg

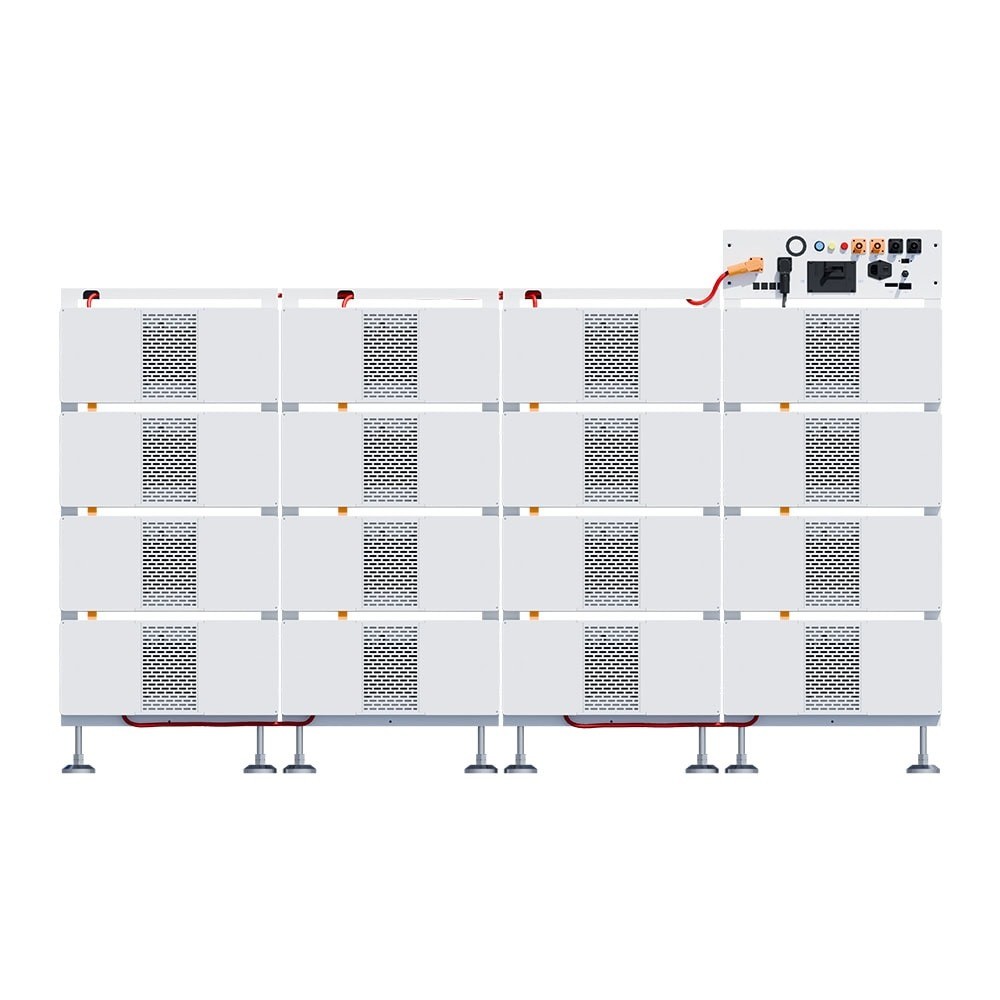

L'unité se monte sur le premier module de batterie de la première colonne. Elle dispose d'un écran pour l'état de charge (SOC) et les codes d'erreur, de voyants de haute tension et d'alarme, d'un disjoncteur manuel, d'un port USB pour la mise à jour du BMS et l'extension du système, du Bluetooth pour l'application mobile et d'une interface RS485 pour l'arrêt d'urgence.

Pour fonctionner, elle nécessite une alimentation auxiliaire en courant alternatif. Les ports IN COM et OUT COM permettent de raccorder plusieurs unités PDU en parallèle, et le port PCS COM transmet les informations de la batterie à l'onduleur.
