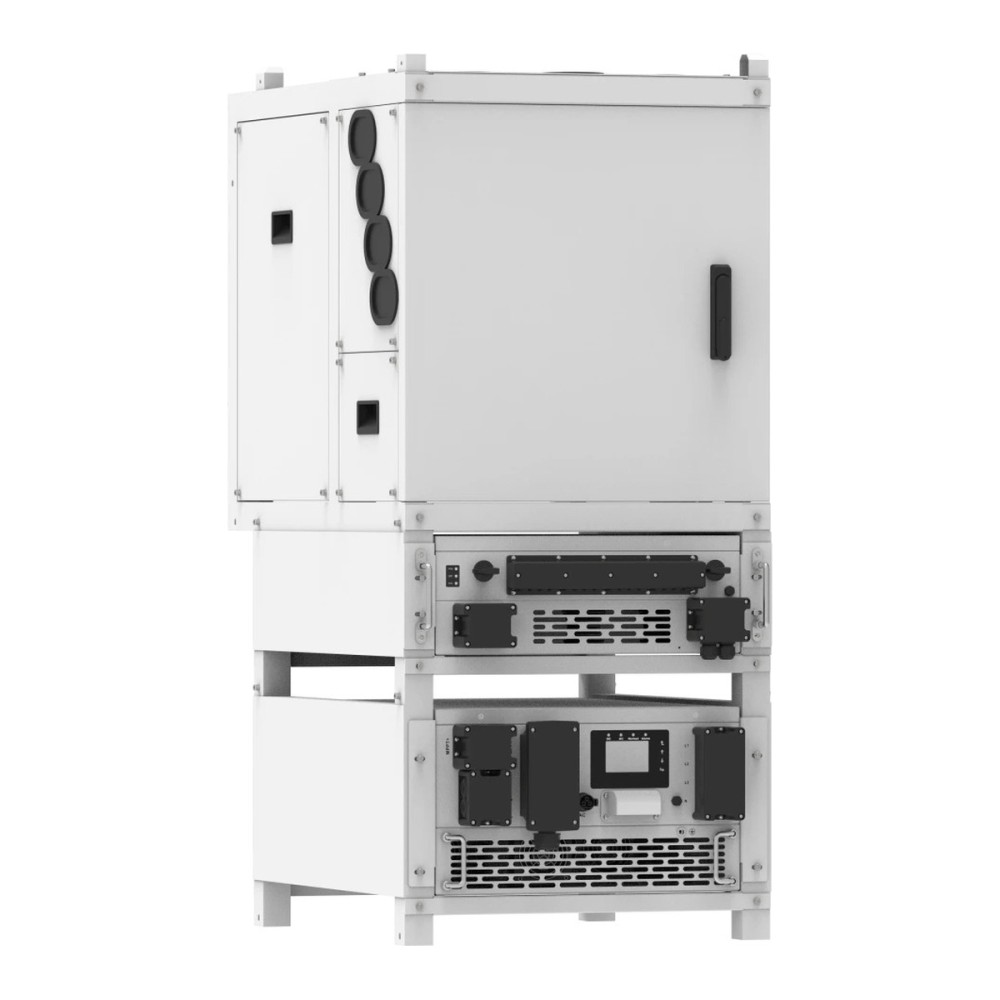

125 kW onduleur PCS Deye, triphasé, HT, SUN-125K-PCS01HP3

Name: 125 kW onduleur PCS Deye, triphasé, HT, SUN-125K-PCS01HP3
Brand: Deye
SKU: SUN-125K-PCS01HP3
Price: 6156.00 EUR
Availability: InStock

6 156 € TTC

5 130 € HT

SUN-125K-PCS01HP3 est un module PCS triphasé de 125 kW avec une entrée pour batteries lithium-ion de 630-1000 V, un courant maximal de charge et de décharge de 200 A, un rendement maximal de 98,5 % et un indice de protection IP65. Il supporte une puissance de crête de 200 % de la puissance nominale pendant 15 s et intègre un EMS. Pour systèmes commerciaux et industriels jusqu'à 2,5 MW.

Référence SUN-125K-PCS01HP3

Vos droits au titre de la garantie légale

SUN-125K-PCS01HP3 - Onduleur PCS triphasé 125 kW pour batteries HV

SUN-125K-PCS01HP3 est un module PCS triphasé de 125 kW pour les systèmes de stockage d'énergie commerciaux et industriels Deye, avec une entrée pour batteries lithium-ion haute tension (630-1000 V). Il s'associe au module MPPT, au module STS et au système BOS-B Pro-A3, et plusieurs unités peuvent former un système jusqu'à 2,5 MW.

Caractéristiques principales :

Puissance nominale : 125 kW, triphasé
Plage tension batterie : 630-1000 V
Courant charge/décharge : 200 A
Rendement maximal : 98,5 %
Puissance de crête : 200 % du nominal, 15 s
Fonctionnement en parallèle : jusqu'à 20 unités
Indice de protection : IP65

La sortie c.a. est triphasée (3L+N+PE, 220/380 V ou 230/400 V), avec un courant nominal de 189,4/181,2 A et un courant maximal de 189,4/181,2 A. Le rendement européen est de 97,8 %. L'appareil n'a pas d'entrée photovoltaïque : la puissance PV s'ajoute par le module SUN-MPPT-L01-EU-AM8.

Le module intègre les fonctions zéro injection et charge/décharge par plages horaires, sans EMS supplémentaire. Il communique par Wi-Fi, RS485, CAN et compteur, et dispose d'un afficheur LCD. Une unité STS peut raccorder quatre modules PCS de 125 kW, et cinq unités STS en parallèle peuvent supporter vingt modules PCS de 125 kW, soit un système de 2,5 MW.

Un PCS peut supporter jusqu'à 16 racks de batteries en parallèle. Il fonctionne de -40 à 60 °C, avec réduction de puissance au-delà de 45 °C, jusqu'à 4000 m d'altitude, et son boîtier est IP65 (module PCS), pour un niveau de bruit inférieur à 75 dB.

Caractéristiques techniques

Type de produit	Onduleur
Type d'onduleur	Onduleur-chargeur
Phases	Triphasé
Tension batterie	HV (haute tension)
Classe de puissance	20+ kW
Puissance continue de sortie (W, 25 °C)	125000 W
Puissance de crête	250000 W, 15 s
Rendement maximal	98,5 %
Courant de charge maximal	200 A
Plage de tension d'entrée DC	630-1000 V
Courant d'entrée AC maximal	189,4 A
Tension de sortie AC	220/380 V, 230/400 V
Fréquence de sortie	50/60 Hz
Fonctionnement en parallèle	Oui
Interfaces de communication	Wi-Fi, RS485, CAN-bus
Indice de protection (IP)	IP65
Température de fonctionnement	-40 ... 60 °C
Humidité relative maximale	95 %
Protections	Surintensité c.a., surtension c.a., court-circuit c.a., protection thermique, anti-îlotage, impédance d'isolement, courant résiduel
Normes et conformité	IEC/EN 62477-1
Dimensions (H x l x P)	310 x 543 x 775 mm
Poids	81,86 kg

Fiche technique

Référence: SUN-125K-PCS01HP3
MPN: SUN-125K-PCS01HP3
Type de produit: Onduleur
Type d'onduleur: Onduleur-chargeur
Phases: Triphasé
Classe de puissance: 20+ kW
Puissance continue de sortie (W, 25 °C): 125000 W
Puissance de crête: 250000 W, 15 s
Rendement maximal: 98,5 %
Tension batterie: HV (haute tension)
Plage de tension d'entrée DC: 630-1000 V
Courant de charge maximal: 200 A
Tension de sortie AC: 220/380 V, 230/400 V
Fréquence de sortie: 50/60 Hz
Courant d'entrée AC maximal: 189,4 A
Fonctionnement en parallèle: Oui
Interfaces de communication: CAN-bus
RS485
Wi-Fi
Protections: Surintensité c.a., surtension c.a., court-circuit c.a., protection thermique, anti-îlotage, impédance d'isolement, courant résiduel
Dimensions (H x l x P): 310 x 543 x 775 mm
Poids: 81,86 kg
Indice de protection (IP): IP65
Température de fonctionnement: -40 ... 60 °C
Humidité relative maximale: 95 %
Normes et conformité: IEC/EN 62477-1

Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.

Brochure (EN)
Téléchargement (3.83MB)
