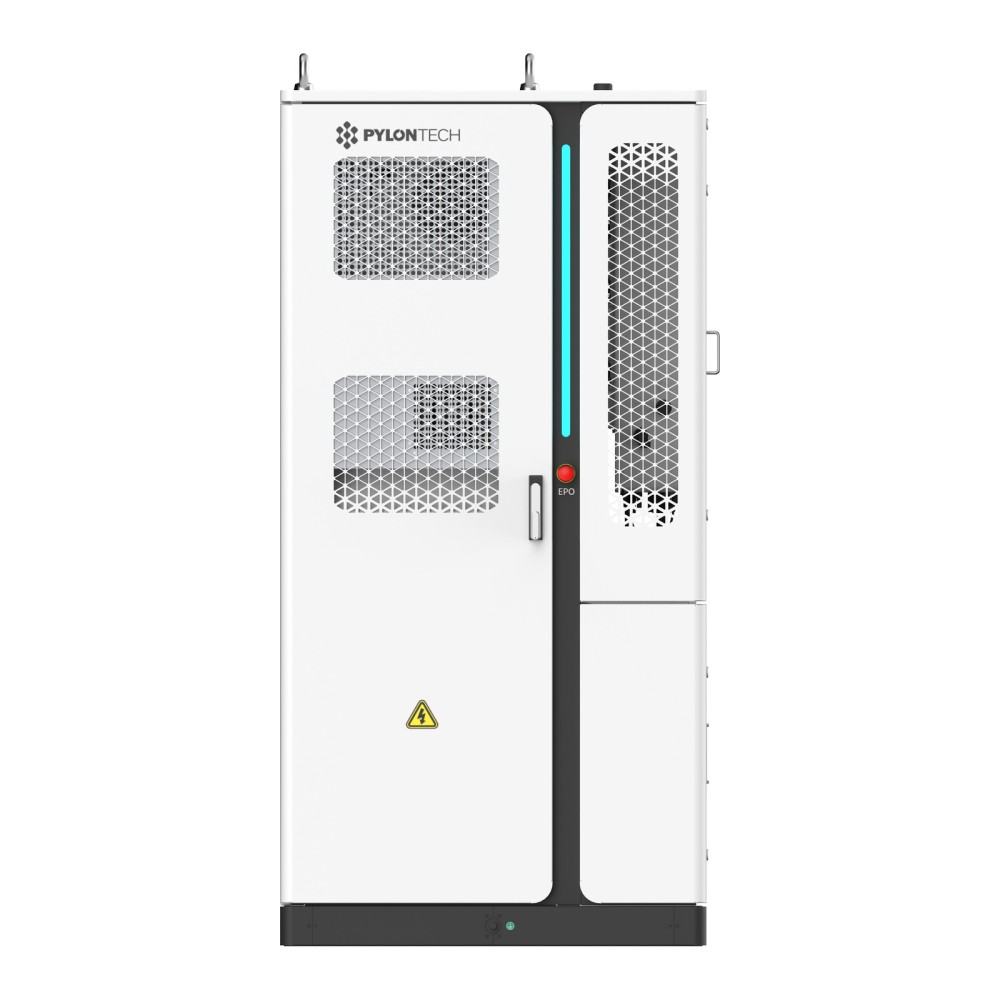

Système de stockage hybride Pylontech OPTIM US 60 kW, 126 kWh, A100-HY-PLUS-60K-126

A100-HY-PLUS 60 kW / 126 kWh est une armoire de stockage hybride Pylontech OPTIM US avec batteries LFP de 126 kWh et onduleur intégré de 60 kW, dotée de 4 MPPT (puissance d'entrée maximale 100 kW), d'une sortie triphasée de 380/400 V, d'un indice de protection IP55 et d'un refroidissement par air. Au niveau du système, elle peut être étendue jusqu'à 126-756 kWh et 60-360 kW.

Référence A100-HY-PLUS-60K-126

Demander un devis

Le prix de ce produit est communiqué sur demande. Dites-nous ce dont vous avez besoin et nous vous enverrons un devis.

Demander un devis sur WhatsApp Appelez le +33 6 33 60 16 59 Envoyer un e-mail: contact@kitoffgrid.fr

Disponible sur demande

Vos droits au titre de la garantie légale

A100-HY-PLUS 60 kW / 126 kWh - Système de stockage hybride à batteries LFP

A100-HY-PLUS 60 kW / 126 kWh est un système de stockage d'énergie hybride de la série Pylontech OPTIM US, présenté sous forme d'armoire pour applications commerciales et industrielles. Il réunit dans un même boîtier 6 modules de batterie lithium fer phosphate (LFP) d'une énergie nominale de 126 kWh, un onduleur hybride de 60 kW et 4 entrées MPPT pour panneaux photovoltaïques.

Caractéristiques principales :

Énergie nominale : 126 kWh
Puissance nominale c.a. : 60 kW
Tension batterie : 302,4-388,8 V c.c.
Entrées MPPT : 4, plage 150-950 V
Sortie c.a. : 380/400 V, 50/60 Hz
Indice de protection : IP55
Poids : 1620 kg

L'armoire intègre la batterie, l'onduleur hybride et le système d'extinction d'incendie à aérosol. Le courant de fonctionnement maximal de la batterie est de 160 A, le courant d'entrée c.c. maximal de l'onduleur est de 100 x 2 A, le courant de sortie c.a. maximal est de 80 A et la capacité de surcharge est de 110 % pendant 30 s. La commutation entre réseau et fonctionnement en îlotage dure moins de 20 ms.

La fiche technique indique pour ce système les fonctions suivantes : écrêtage des pointes (peak shaving), déplacement d'énergie, autoconsommation et alimentation de secours à commutation sans coupure. La plage de température de fonctionnement va de -25 à 50 °C et la protection anticorrosion est C3H.

Caractéristiques techniques

Type de batterie	LFP (lithium fer phosphate)
Nombre de modules de batterie	6
Énergie nominale	126 kWh
Plage de tension c.c.	302,4-388,8 V
Courant de fonctionnement maximal	160 A
Refroidissement de la batterie	Air forcé
Puissance nominale c.a.	60 kW
Tension de sortie c.a. nominale	380/400 V c.a., 3W+N+PE
Fréquence de sortie nominale	50/60 Hz
Courant de sortie c.a. maximal	80 A
Courant d'entrée c.c. maximal	100 x 2 A
Facteur de puissance	-0,8 ... 0,8
Capacité de surcharge	110 % pendant 30 s
Commutation réseau / îlotage	<20 ms
Nombre de MPPT	4
Puissance d'entrée c.c. maximale	100 kW
Plage de tension MPPT	150-950 V
Tension de démarrage MPPT	125 V
Courant d'entrée maximal par string	8 x 20 A
Température de fonctionnement	-25 ... 50 °C
Indice de protection	IP55
Altitude maximale	3000 m
Humidité relative	0-95 % RH
Extinction incendie	Aérosol
Certifications	IEC 62619, IEC 62477-1, IEC 63056, VDE 2510-50, ISO 13849-1, IEC 62040-1, CE-LVD, IEC 61000, IEC 62933, UL 9540A (application partielle en cours)
Protection anticorrosion	C3H
Certifications	IEC 62619, IEC 62477-1, IEC 63056, VDE 2510-50, ISO 13849-1, IEC 62040-1, CE-LVD, IEC 61000, IEC 62933, UL 9540A (partiel)
Dimensions (L x P x H)	1050 x 1300 x 2100 mm
Poids	1620 kg

Fiche technique

Référence: A100-HY-PLUS-60K-126
MPN: A100-HY-PLUS-60K-126
Type de produit: Batterie
Technologie de batterie: LiFePO4 (lithium-fer-phosphate)
Puissance continue de sortie (W, 25 °C): 60000 W
Tension batterie: HV (haute tension)
Classe de capacité: 20+ kWh
Énergie nominale: 126 kWh
Nombre de MPPT: 4
Plage de tension MPPT: 150-950 V
Dimensions (H x l x P): 2100 x 1050 x 1300 mm
Poids: 1620 kg
Indice de protection (IP): IP55
Température de fonctionnement: -25 ... 50 °C
Humidité relative maximale: 95 %
Normes et conformité: IEC 62619, IEC 62477-1, IEC 63056, VDE 2510-50, IEC 62040-1, CE-LVD, UL 9540A (partiel)

Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.
