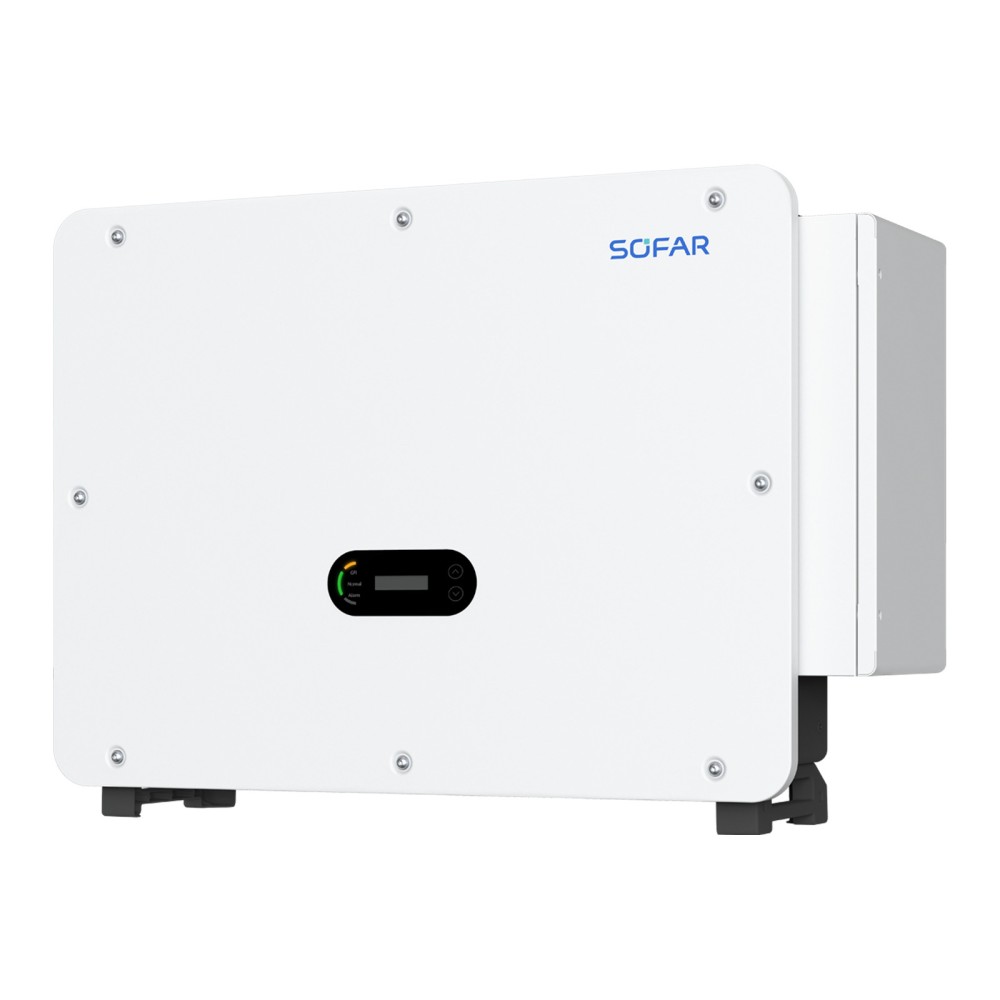

100 kW onduleur on-grid SOFAR, triphasé, 100KTLX-G4

100 kW onduleur on-grid SOFAR, triphasé, 100KTLX-G4

4 456 € TTC

3 713 € HT

100KTLX-G4 est un onduleur on-grid triphasé SOFAR d'une puissance nominale de 100 kW (puissance apparente maximale 100 kVA à 45 °C), avec 10 MPPT, une plage MPPT de 180-1000 V et un rendement maximal de 98,6 %. Il dispose d'un AFCI intégré, d'un indice de protection IP66, d'une communication RS485 et Wi-Fi, et pèse 75 kg.

Référence 100KTLX-G4

Vos droits au titre de la garantie légale

Garantie légale

Avis harmonisé de l’UE sur la garantie légale de conformité

Plus d’informations : europa.eu/youreurope/garanties
Ouvrir l’avis en taille réelle

100KTLX-G4 - Onduleur on-grid triphasé de 100 kW, 10 MPPT, AFCI intégré

100KTLX-G4 est un onduleur string on-grid triphasé SOFAR, d'une puissance nominale de 100 kW (puissance apparente maximale 100 kVA à 45 °C), avec 10 MPPT, AFCI intégré et indice de protection IP66, pour les installations photovoltaïques commerciales et industrielles.

Caractéristiques principales :

  • Puissance nominale : 100 kW
  • Puissance apparente maximale : 100 kVA à 45 °C, 90 kVA à 50 °C
  • MPPT : 10 MPPT, 180-1000 V, 20 entrées DC
  • Puissance PV maximale recommandée : 170 kWp
  • Rendement maximal : 98,6 %
  • Protection : IP66, AFCI intégré, parafoudres type II côtés DC et AC
  • Dimensions et poids : 970 x 695 x 325 mm (L x H x P), 75 kg

Chacun des 10 MPPT accepte un courant d'entrée maximal de 40 A et un courant de court-circuit de 50 A. La puissance PV maximale recommandée est de 170 kWp et l'onduleur accepte une surcharge DC de 170 %. Pour la supervision, il propose le balayage de la courbe I-V, la communication Modbus via RS485 et le Wi-Fi externe.

Les protections comprennent l'AFCI, la récupération PID, l'inversion de polarité DC, l'anti-îlotage, le courant de fuite, le défaut à la terre, la surveillance des défauts des strings PV, l'interrupteur DC et les parafoudres de type II côtés DC et AC. Il fonctionne de -30 à 60 °C, jusqu'à 4000 m d'altitude (déclassement au-delà de 3000 m), avec refroidissement par air.

À 75 kg, le 100KTLX-G4 se déballe et se monte à au moins deux personnes, sur le support (panneau arrière) livré avec l'onduleur.

Caractéristiques techniques

Puissance PV maximale recommandée170 kWp
Tension d'entrée maximale1100 V
Tension d'entrée nominale625 V
Tension de démarrage200 V
Plage de tension MPPT180-1000 V
Nombre de MPPT10
Nombre d'entrées DC20
Courant d'entrée maximal par MPPT10 x 40 A
Courant de court-circuit maximal par MPPT10 x 50 A
Puissance de sortie nominale100 kW
Puissance apparente maximale100 kVA à 45 °C / 90 kVA à 50 °C
Courant de sortie maximalA 380 V : 152 A / A 400 V : 145 A / A 415 V : 139,2 A
Tension de sortie nominale3/N/PE, 380/400/415 V
Plage de tension de sortie310-480 V
Fréquence de sortie nominale50/60 Hz
Plage de fréquence de sortie45-55 Hz / 55-65 Hz
Plage de puissance active réglable0-100 %
Distorsion harmonique (THDi)moins de 1 % (à 100 % de puissance)
Facteur de puissance0,8 capacitif - 0,8 inductif
Rendement maximal98,6 %
Rendement européen98,3 %
Protection contre l'inversion de polarité DCOui
Protection anti-îlotageOui
Protection contre les courants de fuiteOui
Surveillance de défaut de terreOui
Surveillance des défauts des strings PVOui
Interrupteur DCOui
AFCI (détection d'arc électrique)Oui
Récupération PIDOui
Parafoudres (SPD)DC : type II, AC : type II
Température de fonctionnement-30 ... 60 °C
TopologieSans transformateur
Indice de protectionIP66
Humidité relative admissible0-100 %
Altitude maximale de fonctionnement4000 m (déclassement au-delà de 3000 m)
RefroidissementRefroidissement par air intelligent
Dimensions (L x H x P)970 x 695 x 325 mm
Poids75 kg
ÉcranLCD et Bluetooth avec application
CommunicationRS485, Wi-Fi
NormesEN/IEC 62109-1/2, EN/IEC 61000-6-2/-4, IEC 61000-3-4/-5, EN 50530, EN 50549, IEC 62116, IEC 61727, IEC 61683, IEC 60068-2-1/2/14/30, VDE V 0126-1-1, UTE C15-712-1, VDE-AR-N 4105/4110, NTS 631, UNE 217001, UNE 217002, G99, C10/11

Fiche technique

Référence
100KTLX-G4
MPN
100KTLX-G4
Type de produit
Onduleur
Type d'onduleur
On-grid (sans batterie)
Phases
Triphasé
Classe de puissance
20+ kW
Puissance continue de sortie (VA, 25 °C)
100000 VA
Puissance continue de sortie (W, 25 °C)
100000 W
Rendement maximal
98,6 %
Tension batterie
Sans batterie
Tension PV maximale
1100 V
Courant de court-circuit PV max.
50 A
Nombre de MPPT
10
Plage de tension MPPT
180-1000 V
Tension de sortie AC
3/N/PE, 380/400/415 V
Fréquence de sortie
50/60 Hz
Courant d'entrée AC maximal
145 A à 400 V
Interfaces de communication
Bluetooth
Modbus
RS485
Wi-Fi
Protections
Inversion de polarité DC, anti-îlotage, courant de fuite, défaut à la terre, surveillance des strings PV, interrupteur DC, parafoudres type II côtés DC et AC, AFCI
Dimensions (H x l x P)
695 x 970 x 325 mm
Poids
75 kg
Indice de protection (IP)
IP66
Température de fonctionnement
-30 ... 60 °C
Humidité relative maximale
100 %
Normes et conformité
EN/IEC 62109-1/2, EN/IEC 61000-6-2/-4, IEC 61000-3-4/-5, EN 50530, EN 50549, IEC 62116, IEC 61727, IEC 61683, IEC 60068-2-1/2/14/30, VDE V 0126-1-1, UTE C15-712-1, VDE-AR-N 4105/4110, NTS 631, UNE 217001, UNE 217002, G99, C10/11

Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.
