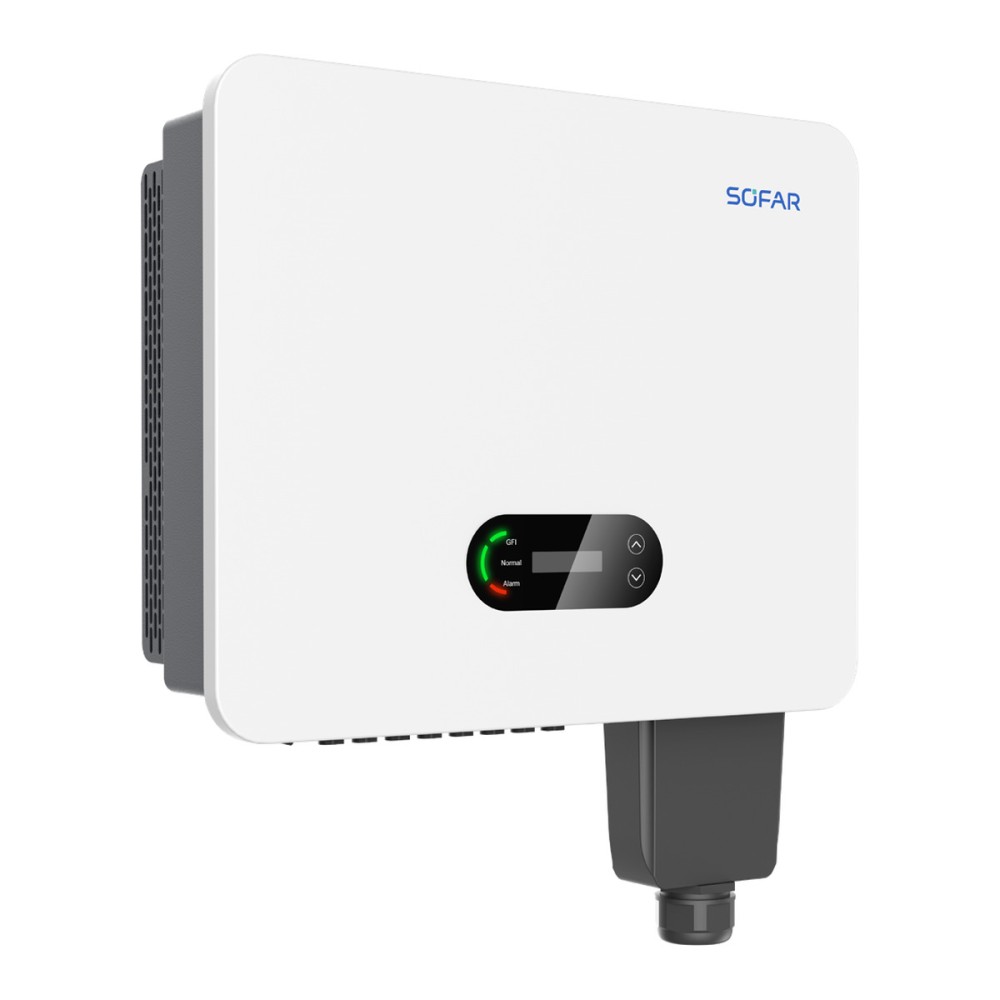

45 kW onduleur on-grid SOFAR, triphasé, 45KTLX-G3

Name: 45 kW onduleur on-grid SOFAR, triphasé, 45KTLX-G3
Brand: SOFAR
SKU: 45KTLX-G3
Price: 2027.00 EUR
Availability: InStock

2 027 € TTC

1 689 € HT

45KTLX-G3 est un onduleur on-grid triphasé SOFAR de 45 kW (puissance apparente maximale 50 kVA), avec 4 MPPT, une plage MPPT de 180-1000 V et un rendement maximal de 98,8 %. Il offre un indice de protection IP65, une communication RS485 et Wi-Fi, un écran LCD avec Bluetooth et application, et pèse 37 kg.

Référence 45KTLX-G3

Vos droits au titre de la garantie légale

45KTLX-G3 - Onduleur on-grid triphasé de 45 kW, 4 MPPT

45KTLX-G3 est un onduleur string on-grid triphasé SOFAR, d'une puissance nominale de 45 kW, avec 4 MPPT et un indice de protection IP65, pour les petites installations photovoltaïques industrielles et commerciales raccordées au réseau.

Caractéristiques principales :

Puissance nominale : 45 kW (maximum 50 kVA)
MPPT : 4 MPPT, 180-1000 V, 2 entrées DC par MPPT
Courant maximal par MPPT : 4 x 40 A (court-circuit 4 x 50 A)
Rendement maximal : 98,8 %
Protection : IP65, parafoudres type II côtés DC et AC
Communication : RS485, Wi-Fi, Bluetooth avec application
Dimensions et poids : 585 x 480 x 220 mm (L x H x P), 37 kg

L'onduleur dispose de 8 entrées DC (2 par MPPT), d'un courant d'entrée maximal de 40 A par MPPT et accepte une surcharge DC jusqu'à 150 %. Côté AC, il supporte une surcharge prolongée de 110 %. Il est compatible avec les modules photovoltaïques de 500 Wp et plus, démarre à basse tension (200 V) et propose le balayage de la courbe I-V.

Les protections comprennent l'inversion de polarité DC, l'anti-îlotage, le courant de fuite, le défaut à la terre, la surveillance des défauts des strings PV, l'interrupteur DC et les parafoudres de type II côtés DC et AC. Le 45KTLX-G3 se fixe au mur avec le support fourni ; à 37 kg, le déplacement demande au moins deux personnes. La température de fonctionnement va de -30 à 60 °C, avec refroidissement par air.

Caractéristiques techniques

Tension d'entrée maximale	1100 V
Tension d'entrée nominale	620 V
Tension de démarrage	200 V
Plage de tension MPPT	180-1000 V
Plage MPPT à pleine puissance	510-850 V
Nombre de MPPT	4
Nombre d'entrées DC	2 par MPPT
Courant d'entrée maximal par MPPT	4 x 40 A
Courant de court-circuit maximal par MPPT	4 x 50 A
Puissance DC maximale pour un MPPT	25000 W
Puissance PV maximale recommandée	67,5 kWp
Puissance de sortie nominale	45000 W
Puissance apparente maximale	50 kVA
Courant de sortie maximal	75,8 A
Tension de sortie nominale	3/N/PE, 230/400 V
Plage de tension de sortie	310-480 V
Fréquence de sortie nominale	50/60 Hz
Plage de fréquence de sortie	45-55 Hz / 55-65 Hz
Plage de puissance active réglable	0-100 %
Distorsion harmonique (THDi)	moins de 3 %
Facteur de puissance	0,8 capacitif - 0,8 inductif
Rendement maximal	98,8 %
Rendement européen	98,2 %
Protection contre l'inversion de polarité DC	Oui
Protection anti-îlotage	Oui
Protection contre les courants de fuite	Oui
Surveillance de défaut de terre	Oui
Surveillance des défauts des strings PV	Oui
Interrupteur DC	Oui
Parafoudres (SPD)	DC : type II, AC : type II
Température de fonctionnement	-30 ... 60 °C
Consommation de nuit	moins de 3 W
Topologie	Sans transformateur
Indice de protection	IP65
Humidité relative admissible	0-100 %
Altitude maximale de fonctionnement	4000 m
Refroidissement	Refroidissement par air intelligent
Dimensions (L x H x P)	585 x 480 x 220 mm
Poids	37 kg
Écran	LCD et Bluetooth avec application
Communication	RS485, Wi-Fi
Normes	IEC/EN 61000-6-1/2/3/4, IEC 62116, IEC 61727, IEC 61683, IEC 60068-1/2/14/30, IEC/EN 62109-1/2, G99, VDE-AR-N 4105, VDE V 0126-1-1, EN 50549-1, NRS 097-2-1, UNE 217002-2020

Fiche technique

Référence: 45KTLX-G3
MPN: 45KTLX-G3
Type de produit: Onduleur
Type d'onduleur: On-grid (sans batterie)
Phases: Triphasé
Classe de puissance: 20+ kW
Puissance continue de sortie (VA, 25 °C): 50000 VA
Puissance continue de sortie (W, 25 °C): 45000 W
Rendement maximal: 98,8 %
Consommation à vide: moins de 3 W
Tension batterie: Sans batterie
Tension PV maximale: 1100 V
Courant de court-circuit PV max.: 50 A
Nombre de MPPT: 4
Plage de tension MPPT: 180-1000 V
Tension de sortie AC: 3/N/PE, 230/400 V
Fréquence de sortie: 50/60 Hz
Courant d'entrée AC maximal: 75,8 A
Interfaces de communication: Bluetooth
RS485
Wi-Fi
Protections: Inversion de polarité DC, anti-îlotage, courant de fuite, défaut à la terre, surveillance des strings PV, interrupteur DC, parafoudres type II côtés DC et AC
Dimensions (H x l x P): 480 x 585 x 220 mm
Poids: 37 kg
Indice de protection (IP): IP65
Température de fonctionnement: -30 ... 60 °C
Humidité relative maximale: 100 %
Normes et conformité: IEC/EN 61000-6-1/2/3/4, IEC 62116, IEC 61727, IEC 61683, IEC 60068-1/2/14/30, IEC/EN 62109-1/2, G99, VDE-AR-N 4105, VDE V 0126-1-1, EN 50549-1, NRS 097-2-1, UNE 217002-2020

Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.

Fiche technique (EN)
Téléchargement (317.07KB)
