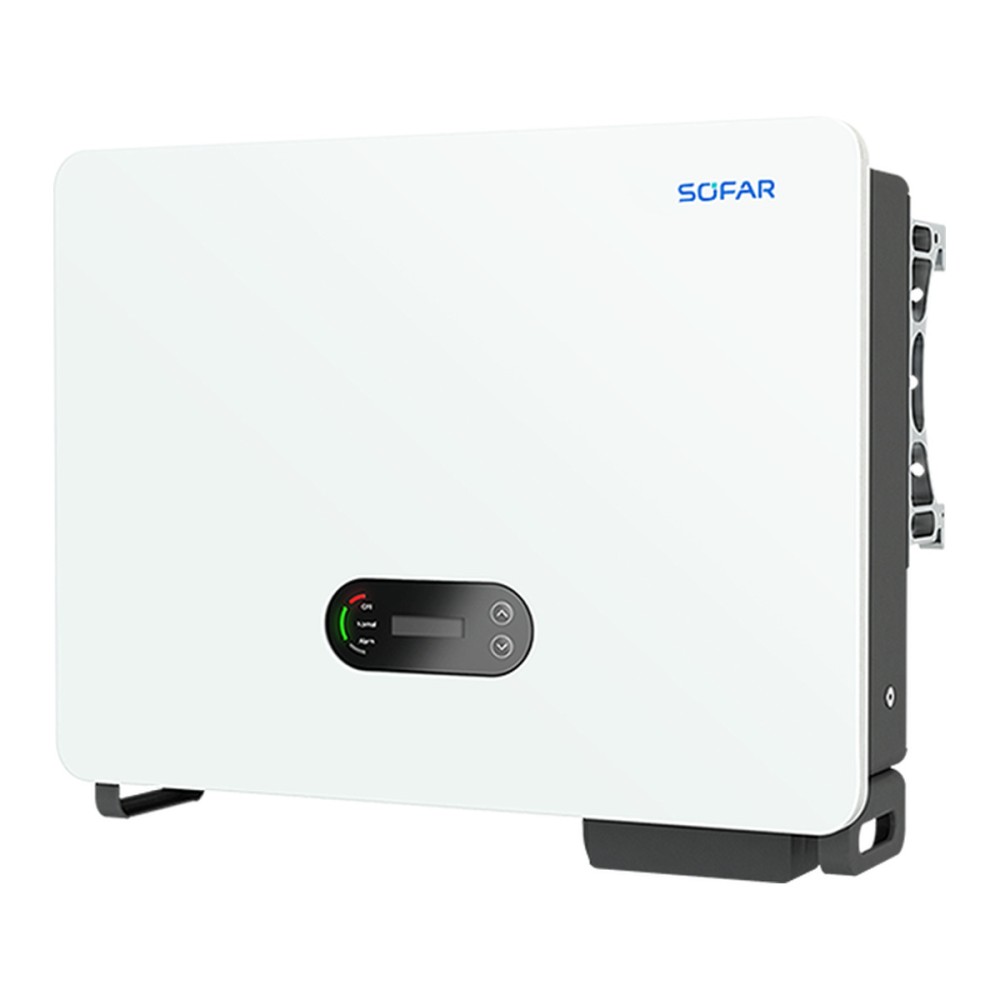

60 kW onduleur on-grid SOFAR, triphasé, 60KTLX-G3

Name: 60 kW onduleur on-grid SOFAR, triphasé, 60KTLX-G3
Brand: SOFAR
SKU: 60KTLX-G3
Price: 3631.00 EUR
Availability: InStock

3 631 € TTC

3 026 € HT

60KTLX-G3 est un onduleur on-grid triphasé SOFAR de 60 kW (puissance apparente maximale 66 kVA), avec 6 MPPT, une plage MPPT de 180-1000 V et un rendement maximal de 98,7 %. Il offre un indice de protection IP66, une communication RS485 et Wi-Fi, un écran LCD avec Bluetooth et application, et pèse 50 kg.

Référence 60KTLX-G3

Vos droits au titre de la garantie légale

60KTLX-G3 - Onduleur on-grid triphasé de 60 kW, 6 MPPT

60KTLX-G3 est un onduleur string on-grid triphasé SOFAR, d'une puissance nominale de 60 kW, avec 6 MPPT et un indice de protection IP66, pour les installations photovoltaïques commerciales et industrielles de moyenne puissance.

Caractéristiques principales :

Puissance nominale : 60 kW (maximum 66 kVA)
MPPT : 6 MPPT, 180-1000 V, 2 entrées DC par MPPT
Courant maximal par MPPT : 6 x 32 A (court-circuit 6 x 50 A)
Rendement maximal : 98,7 %
Protection : IP66, parafoudres type II côtés DC et AC
Communication : RS485, Wi-Fi, Bluetooth avec application
Dimensions et poids : 687 x 561 x 275 mm (L x H x P), 50 kg

Chacun des 6 MPPT accepte un courant d'entrée maximal de 32 A et un courant de court-circuit de 50 A, avec une surcharge DC de 1,5 fois. Côté AC, l'onduleur supporte une surcharge prolongée de 110 %. Il est compatible avec les modules photovoltaïques de 500 W et plus, démarre à basse tension (200 V) et propose le balayage de la courbe I-V.

Les protections comprennent l'inversion de polarité DC, l'anti-îlotage, le courant de fuite, le défaut à la terre, la surveillance des défauts des strings PV, l'interrupteur DC et les parafoudres de type II côtés DC et AC. Le 60KTLX-G3 se fixe au mur ; à 50 kg, la sortie d'emballage et le déplacement demandent au moins deux personnes. Il fonctionne de -30 à 60 °C, jusqu'à 4000 m d'altitude (déclassement au-delà de 3000 m), avec refroidissement par air.

Caractéristiques techniques

Tension d'entrée maximale	1100 V
Tension d'entrée nominale	620 V
Tension de démarrage	200 V
Plage de tension MPPT	180-1000 V
Nombre de MPPT	6
Nombre d'entrées DC	2 par MPPT
Courant d'entrée maximal par MPPT	6 x 32 A
Courant de court-circuit maximal par MPPT	6 x 50 A
Puissance de sortie nominale	60000 W
Puissance apparente maximale	66 kVA
Courant de sortie maximal	100 A
Tension de sortie nominale	3/N/PE, 230/400 V
Plage de tension de sortie	310-480 V
Fréquence de sortie nominale	50/60 Hz
Plage de fréquence de sortie	45-55 Hz / 55-65 Hz
Plage de puissance active réglable	0-100 %
Distorsion harmonique (THDi)	moins de 3 %
Facteur de puissance	1 (réglable +/-0,8)
Rendement maximal	98,7 %
Rendement européen	98,2 %
Protection contre l'inversion de polarité DC	Oui
Protection anti-îlotage	Oui
Protection contre les courants de fuite	Oui
Surveillance de défaut de terre	Oui
Surveillance des défauts des strings PV	Oui
Interrupteur DC	Oui
Parafoudres (SPD)	DC : type II, AC : type II
Température de fonctionnement	-30 ... 60 °C
Consommation de nuit	moins de 2 W
Topologie	Sans transformateur
Indice de protection	IP66
Humidité relative admissible	0-100 %
Altitude maximale de fonctionnement	4000 m (déclassement au-delà de 3000 m)
Refroidissement	Refroidissement par air intelligent
Dimensions (L x H x P)	687 x 561 x 275 mm
Poids	50 kg
Écran	LCD et Bluetooth avec application
Communication	RS485, Wi-Fi
Normes	IEC/EN 61000-6-2/4, IEC 61000-3-4/5, IEC 62116, IEC 61727, IEC 61683, IEC 60068-1/2/14/30, IEC/EN 62109-1/2, G99, VDE-AR-N 4105, VDE V 0126-1-1, EN 50549-1, UNE 217002-2020

Fiche technique

Référence: 60KTLX-G3
MPN: 60KTLX-G3
Type de produit: Onduleur
Type d'onduleur: On-grid (sans batterie)
Phases: Triphasé
Classe de puissance: 20+ kW
Puissance continue de sortie (VA, 25 °C): 66000 VA
Puissance continue de sortie (W, 25 °C): 60000 W
Rendement maximal: 98,7 %
Consommation à vide: moins de 2 W
Tension batterie: Sans batterie
Tension PV maximale: 1100 V
Courant de court-circuit PV max.: 50 A
Nombre de MPPT: 6
Plage de tension MPPT: 180-1000 V
Tension de sortie AC: 3/N/PE, 230/400 V
Fréquence de sortie: 50/60 Hz
Courant d'entrée AC maximal: 100 A
Interfaces de communication: Bluetooth
RS485
Wi-Fi
Protections: Inversion de polarité DC, anti-îlotage, courant de fuite, défaut à la terre, surveillance des strings PV, interrupteur DC, parafoudres type II côtés DC et AC
Dimensions (H x l x P): 561 x 687 x 275 mm
Poids: 50 kg
Indice de protection (IP): IP66
Température de fonctionnement: -30 ... 60 °C
Humidité relative maximale: 100 %
Normes et conformité: IEC/EN 61000-6-2/4, IEC 61000-3-4/5, IEC 62116, IEC 61727, IEC 61683, IEC 60068-1/2/14/30, IEC/EN 62109-1/2, G99, VDE-AR-N 4105, VDE V 0126-1-1, EN 50549-1, UNE 217002-2020

Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.

Fiche technique (EN)
Téléchargement (981.19KB)
