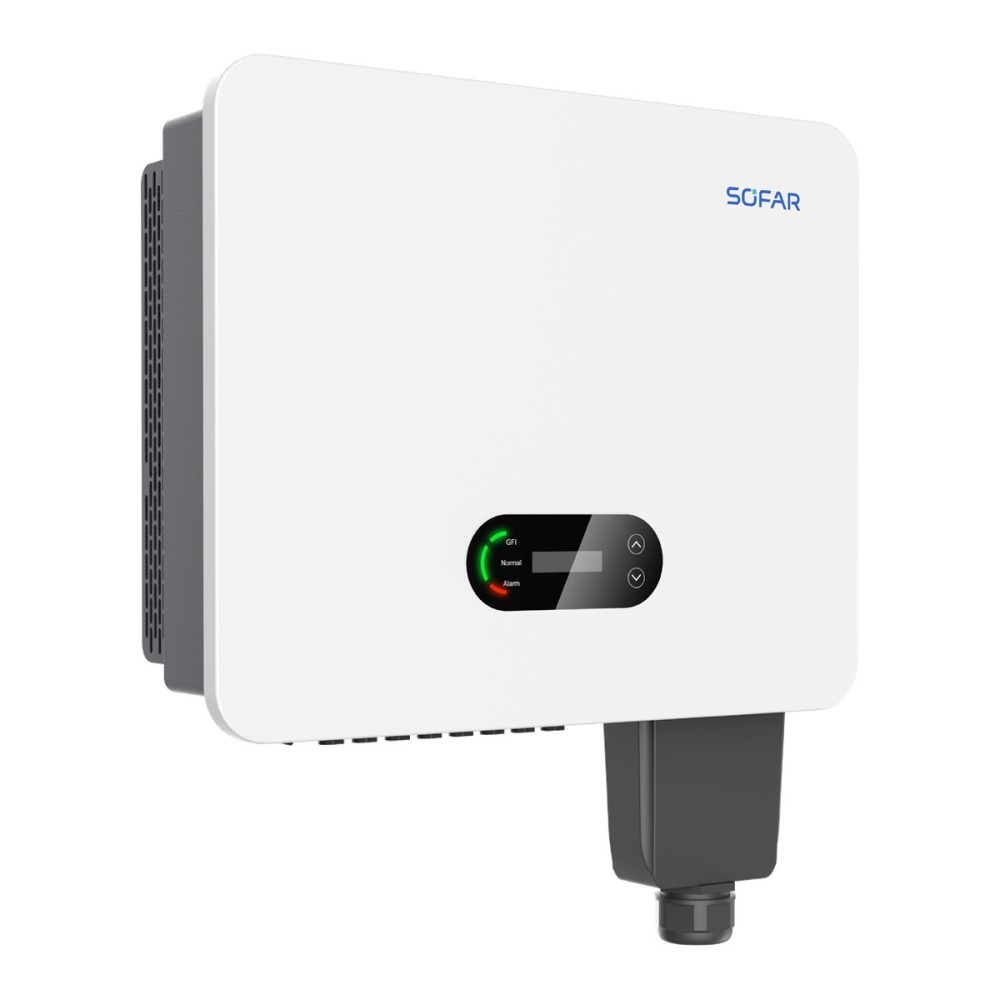

33 kW onduleur on-grid SOFAR, triphasé, avec AFCI, 33KTLX-G3

Name: 33 kW onduleur on-grid SOFAR, triphasé, avec AFCI, 33KTLX-G3
Brand: SOFAR
SKU: 33KTLX-G3-AFCI
Price: 1954.00 EUR
Availability: InStock

1 954 € TTC

1 628 € HT

33KTLX-G3 est un onduleur on-grid triphasé SOFAR de 33 kW (puissance apparente maximale 37 kVA), avec 3 MPPT, une plage MPPT de 180-1000 V et un rendement maximal de 98,6 %. Il offre un indice de protection IP65, une communication RS485 et Wi-Fi, un écran LCD avec Bluetooth et application, et pèse 36 kg. Il inclut l'AFCI pour la détection d'arc électrique.

Référence 33KTLX-G3-AFCI

Vos droits au titre de la garantie légale

33KTLX-G3 - Onduleur on-grid triphasé de 33 kW, 3 MPPT, avec AFCI

33KTLX-G3 est un onduleur string on-grid triphasé SOFAR, d'une puissance nominale de 33 kW, avec 3 MPPT et un indice de protection IP65, pour les petites installations photovoltaïques industrielles et commerciales raccordées au réseau. La version avec AFCI dispose d'une fonction de détection d'arc électrique.

Caractéristiques principales :

Puissance nominale : 33 kW (maximum 37 kVA)
MPPT : 3 MPPT, 180-1000 V, 2 entrées DC par MPPT
Rendement maximal : 98,6 %
Protection : IP65, parafoudres type II côtés DC et AC
Communication : RS485, Wi-Fi, Bluetooth avec application
AFCI : Oui, détection d'arc électrique
Dimensions et poids : 585 x 480 x 220 mm (L x H x P), 36 kg

L'onduleur dispose de 6 entrées DC (2 par MPPT), d'un courant d'entrée maximal de 40 A par MPPT et accepte une surcharge DC jusqu'à 150 %. Côté AC, il supporte une surcharge prolongée de 110 %. Il est compatible avec les modules photovoltaïques de 500 Wp et plus, démarre à basse tension (200 V) et propose le balayage de la courbe I-V.

Les protections comprennent l'inversion de polarité DC, l'anti-îlotage, le courant de fuite, le défaut à la terre, la surveillance des défauts des strings PV, l'interrupteur DC et les parafoudres de type II côtés DC et AC. Le 33KTLX-G3 se fixe au mur avec le support fourni ; à 36 kg, le déplacement demande au moins deux personnes. La température de fonctionnement va de -30 à 60 °C, avec refroidissement par air.

La fonction AFCI développée par SOFAR repère le signal d'arc électrique dans le circuit, donne une alerte précoce en cas d'arc électrique ou de court-circuit et déconnecte l'onduleur avant qu'il ne provoque un incendie.

Caractéristiques techniques

Tension d'entrée maximale	1100 V
Tension d'entrée nominale	620 V
Tension de démarrage	200 V
Plage de tension MPPT	180-1000 V
Plage MPPT à pleine puissance	510-850 V
Nombre de MPPT	3
Nombre d'entrées DC	2 par MPPT
Courant d'entrée maximal par MPPT	3 x 40 A
Courant de court-circuit maximal par MPPT	3 x 50 A
Puissance DC maximale pour un MPPT	25000 W
Puissance PV maximale recommandée	49,5 kWp
Puissance de sortie nominale	33000 W
Puissance apparente maximale	37 kVA
Courant de sortie maximal	56 A
Tension de sortie nominale	3/N/PE, 230/400 V
Plage de tension de sortie	310-480 V
Fréquence de sortie nominale	50/60 Hz
Plage de fréquence de sortie	45-55 Hz / 55-65 Hz
Plage de puissance active réglable	0-100 %
Distorsion harmonique (THDi)	moins de 3 %
Facteur de puissance	0,8 capacitif - 0,8 inductif
Rendement maximal	98,6 %
Rendement européen	98,2 %
Protection contre l'inversion de polarité DC	Oui
Protection anti-îlotage	Oui
Protection contre les courants de fuite	Oui
Surveillance de défaut de terre	Oui
Surveillance des défauts des strings PV	Oui
Interrupteur DC	Oui
AFCI (détection d'arc électrique)	Oui
Parafoudres (SPD)	DC : type II, AC : type II
Température de fonctionnement	-30 ... 60 °C
Consommation de nuit	moins de 3 W
Topologie	Sans transformateur
Indice de protection	IP65
Humidité relative admissible	0-100 %
Altitude maximale de fonctionnement	4000 m
Refroidissement	Refroidissement par air intelligent
Dimensions (L x H x P)	585 x 480 x 220 mm
Poids	36 kg
Écran	LCD et Bluetooth avec application
Communication	RS485, Wi-Fi
Normes	IEC/EN 61000-6-1/2/3/4, IEC 62116, IEC 61727, IEC 61683, IEC 60068-1/2/14/30, IEC/EN 62109-1/2, G99, VDE-AR-N 4105, VDE V 0126-1-1, EN 50549-1, NRS 097-2-1, UNE 217002-2020

Fiche technique

Référence: 33KTLX-G3-AFCI
MPN: 33KTLX-G3-AFCI
Type de produit: Onduleur
Type d'onduleur: On-grid (sans batterie)
Phases: Triphasé
Classe de puissance: 20+ kW
Puissance continue de sortie (VA, 25 °C): 37000 VA
Puissance continue de sortie (W, 25 °C): 33000 W
Rendement maximal: 98,6 %
Consommation à vide: moins de 3 W
Tension batterie: Sans batterie
Tension PV maximale: 1100 V
Courant de court-circuit PV max.: 50 A
Nombre de MPPT: 3
Plage de tension MPPT: 180-1000 V
Tension de sortie AC: 3/N/PE, 230/400 V
Fréquence de sortie: 50/60 Hz
Courant d'entrée AC maximal: 56 A
Interfaces de communication: Bluetooth
RS485
Wi-Fi
Protections: Inversion de polarité DC, anti-îlotage, courant de fuite, défaut à la terre, surveillance des strings PV, interrupteur DC, parafoudres type II côtés DC et AC, AFCI
Dimensions (H x l x P): 480 x 585 x 220 mm
Poids: 36 kg
Indice de protection (IP): IP65
Température de fonctionnement: -30 ... 60 °C
Humidité relative maximale: 100 %
Normes et conformité: IEC/EN 61000-6-1/2/3/4, IEC 62116, IEC 61727, IEC 61683, IEC 60068-1/2/14/30, IEC/EN 62109-1/2, G99, VDE-AR-N 4105, VDE V 0126-1-1, EN 50549-1, NRS 097-2-1, UNE 217002-2020

Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.
