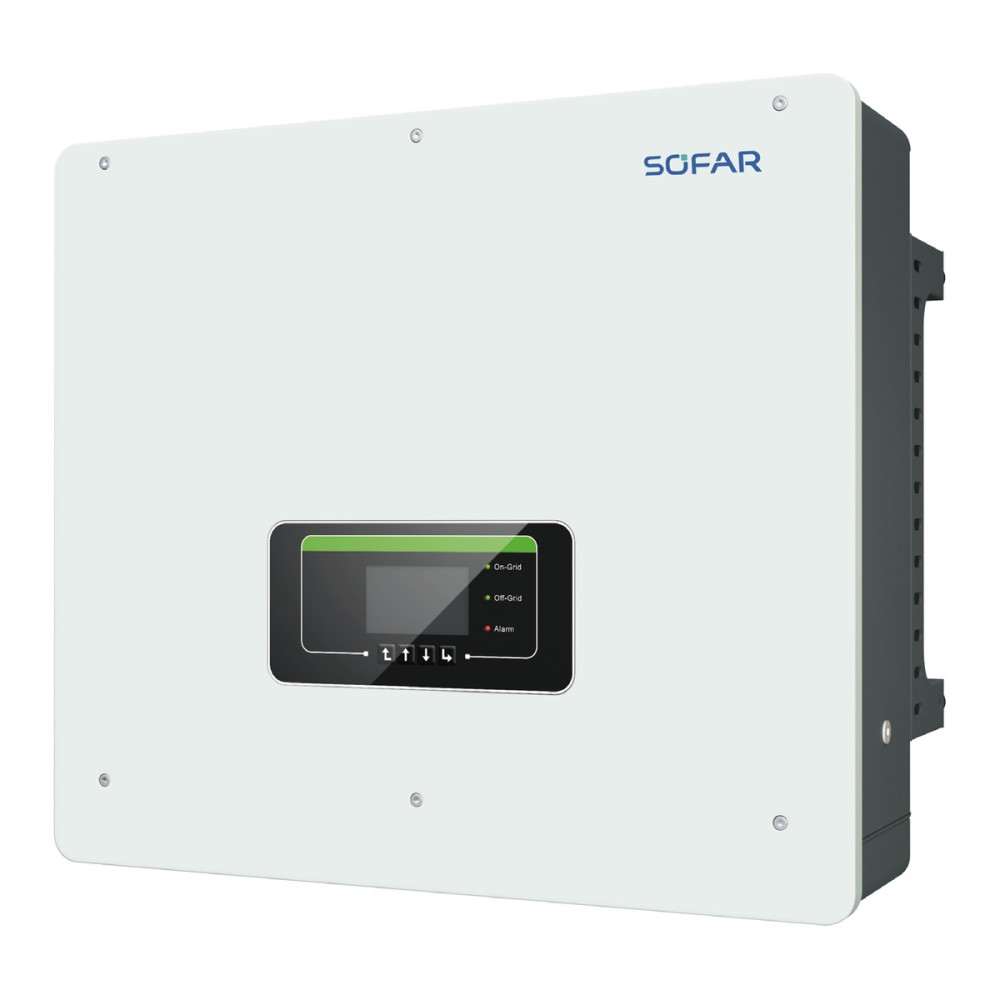

10 kW onduleur hybride SOFAR, triphasé, HT, HYD 10KTL-3PH

Name: 10 kW onduleur hybride SOFAR, triphasé, HT, HYD 10KTL-3PH
Brand: SOFAR
SKU: HYD-10KTL-3PH
Price: 1636.00 EUR
Availability: InStock

1 636 € TTC

1 363 € HT

HYD 10KTL-3PH est un onduleur hybride triphasé HT de 10 kW, avec 2 entrées MPPT (180-960 V) et deux entrées pour batterie (180-800 V, 50 A en charge et en décharge). Il nécessite une batterie haute tension, non incluse ; la documentation du fabricant mentionne SOFAR BTS 5K et GTX 3000-H. Sortie de secours avec commutation sous 10 ms, IP65, 37 kg.

Référence HYD-10KTL-3PH

Vos droits au titre de la garantie légale

HYD 10KTL-3PH - Onduleur hybride triphasé HT de 10 kW

HYD 10KTL-3PH est un onduleur hybride triphasé haute tension (HT) de 10 kW, avec 2 entrées MPPT et deux entrées pour batterie, un fonctionnement entièrement numérique et une sortie de secours qui supporte les charges déséquilibrées. Ce n'est pas un système intégré : la batterie se monte séparément de l'onduleur.

Caractéristiques principales :

Puissance nominale : 10 kW, triphasé
Entrées photovoltaïques : 2 MPPT, 180-960 V, 25 A par MPPT
Batterie : HT 180-800 V, 2 entrées de 25 A (non incluse)
Batteries SOFAR mentionnées : BTS 5K et GTX 3000-H
Sortie de secours : 10 kW, pointe de 20000 VA pendant 60 s, commutation sous 10 ms
Fonctionnement en parallèle : jusqu'à 6 onduleurs
Rendement maximal : 98,2 %, IP65

L'onduleur nécessite une batterie haute tension (HT), de 180 à 800 V. La documentation du fabricant décrit le raccordement des modules SOFAR BTS 5K (tours de BTS E5-DS5 à BTS E20-DS5, 5,12 kWh par module) et des batteries SOFAR GTX 3000-H (modules de 2,5 kWh). La batterie n'est pas incluse dans ce produit. Les modèles de 5 à 8 kW ont une entrée de batterie, ceux de 10 à 20 kW en ont deux.

La sortie de secours a une puissance égale à la puissance nominale, une pointe de 20000 VA pendant 60 s et une commutation sous 10 ms, et la sortie off-grid peut alimenter des charges déséquilibrées. La puissance PV recommandée va jusqu'à 15000 Wp (150 % de la puissance nominale). Jusqu'à 6 onduleurs peuvent fonctionner en parallèle, avec supervision par application.

Interfaces : RS485, CAN et Wi-Fi, Ethernet ou 4G en option, avec écran LCD et Bluetooth. Protections : sectionneur DC, inversion de polarité PV et batterie, court-circuit, surintensité et surtension en sortie, surveillance de l'isolement, courant résiduel, protection anti-îlotage et parafoudres de type II côté PV et côté AC. L'onduleur est sans transformateur, à fixation murale.

Caractéristiques techniques

Puissance PV maximale recommandée	15000 Wp
Tension d'entrée PV maximale	1000 V
Tension de démarrage	200 V
Tension d'entrée nominale	600 V
Plage de tension MPPT	180-960 V
Nombre de MPPT	2
Strings maximum par MPPT	2/2
Courant d'entrée PV maximal par MPPT	25/25 A
Courant de court-circuit PV maximal par MPPT	30/30 A
Plage de tension de la batterie	180-800 V
Nombre d'entrées batterie	2
Puissance de charge/décharge maximale	10 kW
Courant de charge/décharge maximal	50 A (25 A/25 A)
Type de batterie	Lithium-ion et plomb-acide
Communication avec le BMS	CAN, RS485
Puissance nominale réseau	10 kW
Courant nominal réseau	14,5 A
Tension et fréquence réseau	3/N/PE, 230/400 V, 50/60 Hz
Puissance apparente maximale réseau	11000 VA
Courant maximal injecté au réseau	16 A
Courant maximal prélevé sur le réseau	29 A
Facteur de puissance	0,8 inductif - 0,8 capacitif
Puissance nominale de secours	10 kW
Puissance apparente de pointe de secours	20000 VA, 60 s
Courant de sortie de secours maximal	16 A
Temps de commutation	moins de 10 ms
Rendement MPPT maximal	99,9 %
Rendement maximal	98,2 %
Rendement européen	97,7 %
Rendement batterie-AC en charge/décharge	97,8 %
Nombre maximal d'unités en parallèle	6
Consommation en veille	moins de 20 W
Indice de protection	IP65
Plage de température de fonctionnement	-30 ... 60 °C
Refroidissement	forcé
Dimensions (L x H x P)	586,6 x 515 x 261,2 mm
Poids	37 kg
Interfaces de communication	RS485, CAN, Wi-Fi ; Ethernet ou 4G en option

Fiche technique

Référence: HYD-10KTL-3PH
MPN: HYD-10KTL-3PH
Type de produit: Onduleur
Type d'onduleur: Hybride (MPPT intégré)
Phases: Triphasé
Classe de puissance: 6-10 kW
Puissance continue de sortie (VA, 25 °C): 11000 VA
Puissance continue de sortie (W, 25 °C): 10000 W
Puissance de crête: 20000 VA, 60 s
Consommation à vide: moins de 20 W
Tension batterie: HV (haute tension)
Courant de décharge continu maximal: 50 A (2 x 25 A)
Plage de tension d'entrée DC: 180-800 V
Courant de charge maximal: 50 A (2 x 25 A)
Tension PV maximale: 1000 V
Courant de court-circuit PV max.: 30 A
Nombre de MPPT: 2
Plage de tension MPPT: 180-960 V
Tension de sortie AC: 230/400 V
Fréquence de sortie: 50/60 Hz
Courant d'entrée AC maximal: 29 A
Fonctionnement en parallèle: Oui
Interfaces de communication: CAN-bus
RS485
Wi-Fi
Protections: Sectionneur DC, inversion de polarité PV et batterie, court-circuit, surintensité et surtension en sortie, isolement, courant résiduel, anti-îlotage, parafoudres type II PV et AC
Dimensions (H x l x P): 515 x 586,6 x 261,2 mm
Poids: 37 kg
Indice de protection (IP): IP65
Température de fonctionnement: -30 ... 60 °C
Humidité relative maximale: 95 %
Normes et conformité: IEC 62109-1, IEC 62109-2, EN 62040-1, EN 61000-6-2, EN 61000-6-3, EN 61000-3-2, EN 61000-3-3, EN 61000-3-11, EN 61000-3-12

Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.
