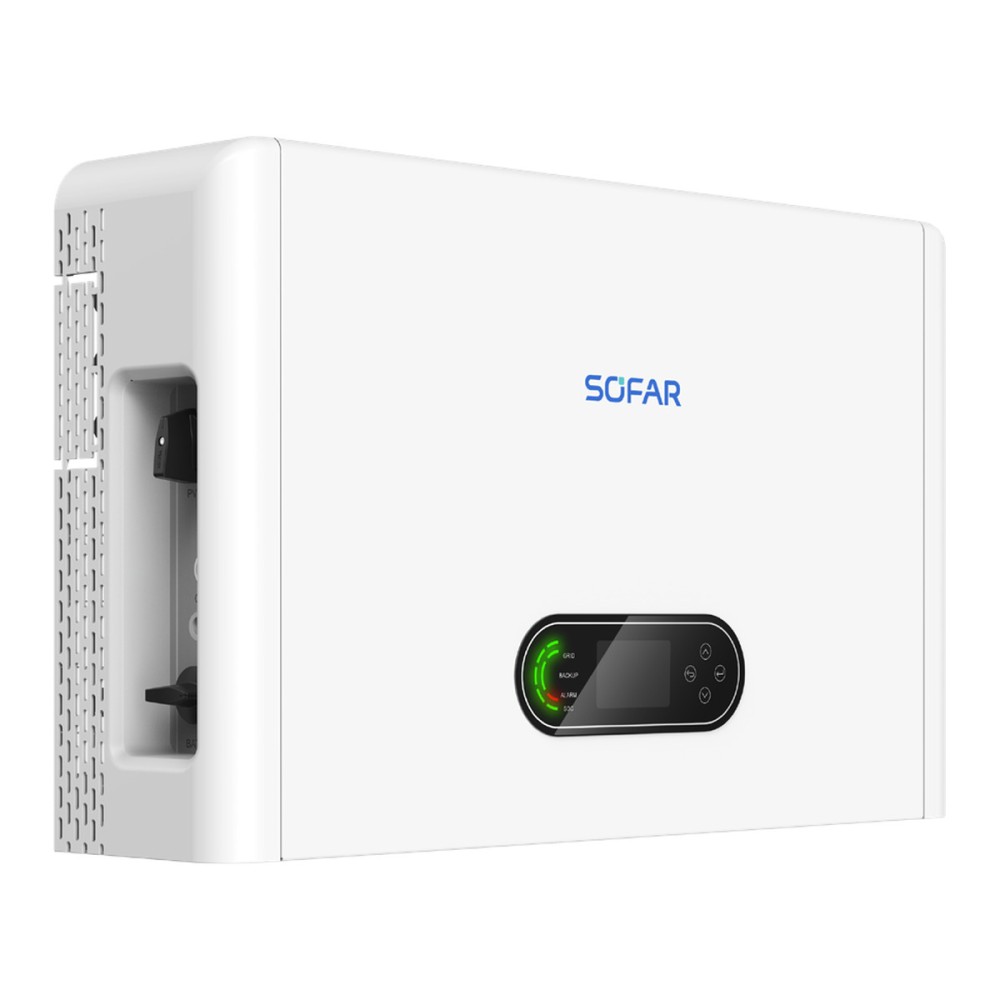

12 kW onduleur hybride SOFAR, triphasé, HT, avec AFCI, ESI 12K-T1

Name: 12 kW onduleur hybride SOFAR, triphasé, HT, avec AFCI, ESI 12K-T1
Brand: SOFAR
SKU: ESI-12K-T1
Price: 2023.00 EUR
Availability: InStock

2 023 € TTC

1 686 € HT

ESI 12K-T1 est un onduleur hybride triphasé HT de 12 kW, avec 3 entrées MPPT avec AFCI (160-950 V, 20 A par entrée) et une sortie de secours triphasée avec commutation en 10 ms, qui supporte des charges déséquilibrées à 100 %. Il nécessite une batterie haute tension : le fabricant prévoit les modules SOFAR BTS 5K (350-435 V), qui ne sont pas inclus. Indice de protection IP66, poids 30 kg.

Référence ESI-12K-T1

Vos droits au titre de la garantie légale

ESI 12K-T1 - Onduleur hybride triphasé HT de 12 kW avec AFCI

ESI 12K-T1 est un onduleur hybride triphasé haute tension (HT) de 12 kW, avec 3 entrées MPPT avec AFCI, un EMS multifonction intégré et une sortie de secours triphasée qui supporte des charges déséquilibrées à 100 %. Il se fixe au mur et peut former un système intégré avec les batteries SOFAR BTS 5K ou être installé séparément.

Caractéristiques principales :

Puissance nominale : 12 kW, triphasé
Entrées photovoltaïques : 3 MPPT avec AFCI, 160-950 V, 20 A par MPPT
Batterie compatible : SOFAR BTS 5K, 350-435 V, charge 25 A, décharge 30 A (non incluse)
Sortie de secours : 12 kW triphasé, pointe de 2 x la puissance nominale pendant 10 s, commutation en 10 ms
Charge déséquilibrée : supportée à 100 % entre les phases, en mode secours
Fonctionnement en parallèle : jusqu'à 6 onduleurs (on-grid), jusqu'à 3 (off-grid)
Rendement maximal : 98,2 %, IP66

L'onduleur nécessite une batterie haute tension (HT). Selon la documentation du fabricant, ce système utilise les modules SOFAR BTS 5K LiFePO4 de 5,12 kWh, jusqu'à 6 modules par onduleur. La batterie n'est pas incluse dans ce produit et le système peut aussi fonctionner sans batterie, celle-ci pouvant être ajoutée plus tard. La charge maximale est de 10 kW (25 A) et la décharge maximale de 10 kW (30 A).

La sortie de secours est triphasée, avec une puissance égale à la puissance nominale et une pointe de 2 x la puissance nominale pendant 10 s. L'onduleur supporte des charges triphasées déséquilibrées à 100 % et la fonction de support de déséquilibre, en mode on-grid, tente de maintenir équilibrés les flux de puissance sur les trois phases. La puissance PV recommandée va jusqu'à 24 kWp, avec un courant d'entrée allant jusqu'à 20 A par MPPT.

Interfaces : RS485, Wi-Fi, 4G ou LAN en option, avec écran LCD et application. Protections : AFCI sur les entrées PV, sectionneur DC, inversion de polarité PV et batterie, court-circuit, surintensité et surtension en sortie, surveillance de l'isolement, courant résiduel, protection anti-îlotage et parafoudres de type II côté PV et côté AC. Refroidissement naturel, sans bruit supplémentaire, indice de protection IP66.

Caractéristiques techniques

Puissance PV maximale recommandée	24 kWp
Tension d'entrée PV maximale	1000 V
Tension de démarrage	200 V
Tension d'entrée nominale	600 V
Plage de tension MPPT	160-950 V
Nombre de MPPT	3
Strings maximum par MPPT	1/1/1
Courant d'entrée PV maximal par MPPT	20/20/20 A
Courant de court-circuit PV maximal (Isc)	25/25/25 A
Protection AFCI	sur les entrées PV, intégrée
Plage de tension de la batterie	350-435 V
Nombre d'entrées batterie	1
Puissance de charge maximale	10 kW
Puissance de décharge maximale	10 kW
Courant de charge maximal	25 A
Courant de décharge maximal	30 A
Type de batterie	Lithium-ion
Communication avec le BMS	CAN
Tension et fréquence en mode secours	3N~+PE, 380/400/415 V, 50/60 Hz
Puissance nominale de secours	12 kW
Courant nominal de secours (380/400/415 V)	18,2/17,4/16,7 A
Puissance apparente maximale de secours	13,2 kVA
Courant de sortie de secours maximal	20,0/19,1/18,3 A
Puissance apparente de pointe de secours	2 x la puissance nominale, 10 s
Temps de commutation	10 ms
Charge asymétrique	Oui, supporte 100 % de charge triphasée déséquilibrée
Tension et fréquence réseau	3(N)~+PE, 380/400/415 V, 50/60 Hz
Puissance nominale réseau	12 kW
Courant de sortie réseau maximal (380/400/415 V)	20,0/19,1/18,3 A
Courant d'entrée AC maximal (380/400/415 V)	33,3/31,9/30,6 A
Facteur de puissance	0,8 inductif - 0,8 capacitif
Rendement MPPT maximal	99,9 %
Rendement maximal	98,2 %
Rendement européen	97,5 %
Rendement batterie-AC en charge/décharge	97,8 %
Indice de protection	IP66
Plage de température de fonctionnement	-30 ... 60 °C (déclassement au-dessus de 45 °C)
Dimensions (L x H x P)	708 x 440 x 170 mm
Poids	30 kg
Interfaces de communication	RS485 ; Wi-Fi, 4G ou LAN en option

Fiche technique

Référence: ESI-12K-T1
MPN: ESI-12K-T1
Type de produit: Onduleur
Type d'onduleur: Hybride (MPPT intégré)
Phases: Triphasé
Classe de puissance: 10-20 kW
Puissance continue de sortie (VA, 25 °C): 13200 VA
Puissance continue de sortie (W, 25 °C): 12000 W
Puissance de crête: 2 x la puissance nominale, 10 s
Consommation à vide: moins de 10 W
Tension batterie: HV (haute tension)
Courant de décharge continu maximal: 30 A
Plage de tension d'entrée DC: 350-435 V
Courant de charge maximal: 25 A
Tension PV maximale: 1000 V
Courant de court-circuit PV max.: 25 A
Nombre de MPPT: 3
Plage de tension MPPT: 160-950 V
Tension de sortie AC: 380/400/415 V
Fréquence de sortie: 50/60 Hz
Courant d'entrée AC maximal: 33,3/31,9/30,6 A
Fonctionnement en parallèle: Oui
Interfaces de communication: RS485
Protections: AFCI sur les entrées PV, sectionneur DC, inversion de polarité PV et batterie, court-circuit, surintensité et surtension en sortie, isolement, courant résiduel, anti-îlotage, parafoudres type II PV et AC
Dimensions (H x l x P): 440 x 708 x 170 mm
Poids: 30 kg
Indice de protection (IP): IP66
Température de fonctionnement: -30 ... 60 °C
Humidité relative maximale: 95 %
Normes et conformité: EN 50549-1, EN 50549-10, IEC 62109, IEC 62116, VDE-AR-N 4105

Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.
