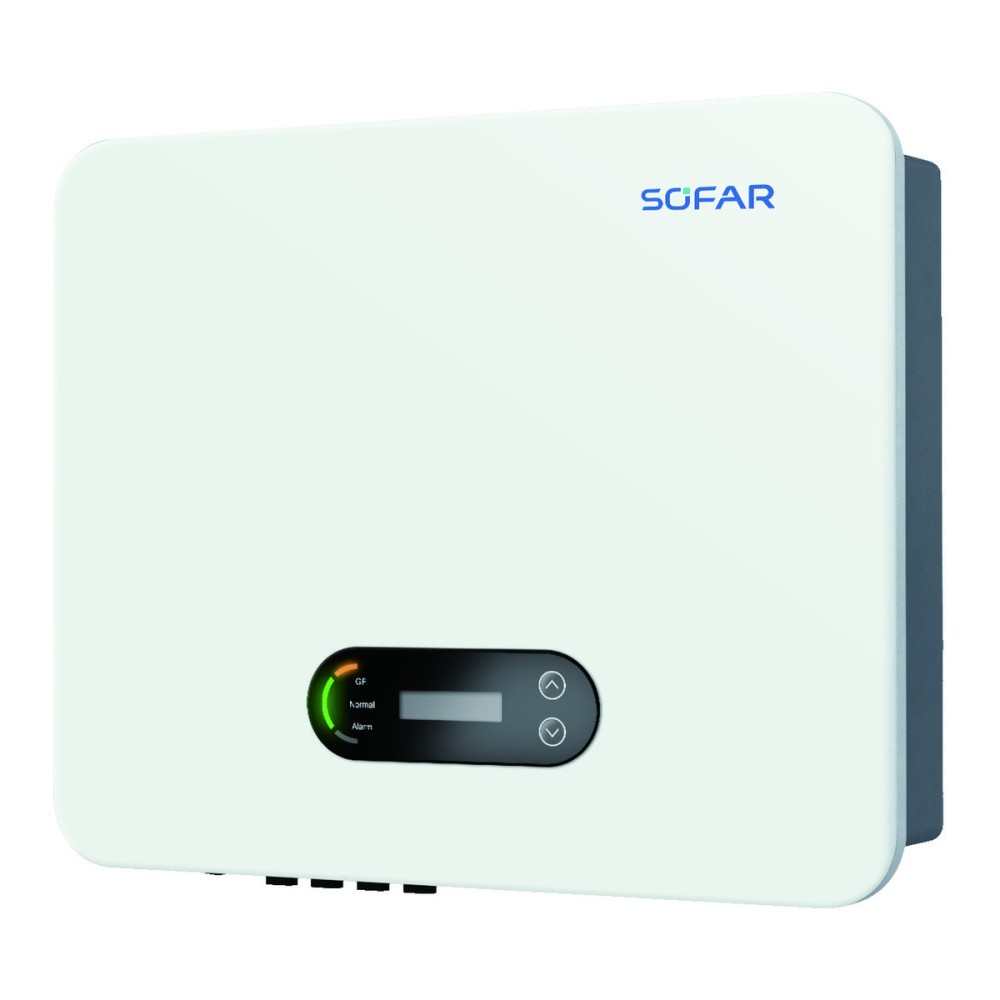

20 kW onduleur on-grid SOFAR, triphasé, 20KTLX-G3

Name: 20 kW onduleur on-grid SOFAR, triphasé, 20KTLX-G3
Brand: SOFAR
SKU: 20KTLX-G3
Price: 1395.00 EUR
Availability: InStock

1 395 € TTC

1 163 € HT

20KTLX-G3 est un onduleur on-grid triphasé SOFAR de 20 kW (puissance apparente maximale 22 kVA), avec 2 MPPT, une plage MPPT de 140-1000 V et une tension d'entrée DC maximale de 1100 V. Le rendement maximal est de 98,6 %, le courant de sortie AC maximal est de 31,9 A et l'indice de protection est IP65. Les dimensions sont de 520 x 430 x 198 mm (L x H x P) et la masse de 22 kg.

Référence 20KTLX-G3

Vos droits au titre de la garantie légale

20KTLX-G3 - Onduleur on-grid triphasé de 20 kW à entrée DC de 1100 V et 4 entrées

20KTLX-G3 est un onduleur on-grid triphasé SOFAR de puissance nominale de sortie 20 kW (22 kVA de puissance apparente maximale), avec deux MPPT, une entrée DC jusqu'à 1100 V et un rendement maximal de 98,6 %. Il a un indice de protection IP65, un refroidissement intelligent par ventilateur et pèse 22 kg.

Caractéristiques principales :

Puissance nominale de sortie : 20 kW (22 kVA maximum)
Entrée DC : 2 MPPT, 4 strings, 140-1000 V, maximum 1100 V
Courant de sortie AC maximal : 31,9 A, 230/400 V triphasé
Rendement maximal : 98,6 % (européen 98,2 %)
Protection et refroidissement : IP65, ventilateur intelligent
Communication : RS485 et Bluetooth ; Wi-Fi, GPRS ou Ethernet en option via un stick logger
Dimensions et masse : 520 x 430 x 198 mm, 22 kg

L'onduleur se raccorde au réseau triphasé de 230/400 V (310-480 V, 50/60 Hz) et possède deux MPPT indépendants de deux entrées DC chacun (26 A par MPPT, courant de court-circuit PV 36 A), avec une tension d'entrée maximale de 1100 V. Il accepte une surcharge de longue durée de 110 %, d'où une puissance apparente maximale de 22 kVA pour une puissance nominale de 20 kW.

Les protections comprennent l'inversion de polarité DC, l'anti-îlotage, le courant de fuite, la surveillance du défaut de terre et des strings PV, le sectionneur DC et des parafoudres de type II côtés DC et AC. L'onduleur offre une surveillance au niveau du string et une mise à jour du firmware à distance, avec un refroidissement par ventilateur intelligent. L'afficheur LCD et le Bluetooth avec application permettent la mise en service ; pour la surveillance à distance, un stick logger (Wi-Fi, GPRS ou Ethernet) peut être ajouté en option. Il fonctionne de -30 à +60 °C, jusqu'à 4000 m d'altitude.

Caractéristiques techniques

Tension d'entrée DC maximale	1100 V
Tension d'entrée nominale	650 V
Tension de démarrage	160 V
Plage de tension MPPT	140-1000 V
Nombre de MPPT	2
Nombre d'entrées DC	4 (2 par MPPT)
Courant d'entrée maximal par MPPT	26 A / 26 A
Courant de court-circuit maximal par MPPT	36 A / 36 A
Puissance nominale de sortie	20000 W
Puissance apparente maximale	22000 VA
Courant de sortie maximal	31,9 A
Tension nominale de sortie	3/N/PE, 230/400 V c.a.
Plage de tension de sortie	310-480 V c.a.
Fréquence nominale	50/60 Hz
Plage de fréquence	45-55 Hz / 55-65 Hz
Réglage de la puissance active	0-100 %
Distorsion harmonique de courant (THDi)	moins de 3 %
Facteur de puissance	1 (réglable +/-0,8)
Rendement maximal	98,6 %
Rendement européen	98,2 %
Protection contre l'inversion de polarité DC	Oui
Protection anti-îlotage	Oui
Protection contre le courant de fuite	Oui
Surveillance du défaut de terre	Oui
Surveillance du défaut de string PV	Oui
Sectionneur DC	Oui
Parafoudres	type II côtés DC et AC
Température ambiante	-30 ... +60 °C
Consommation nocturne	moins de 1 W
Topologie	sans transformateur
Indice de protection	IP65
Humidité relative admise	0-100 %
Altitude maximale de fonctionnement	4000 m
Refroidissement	avec ventilateur (refroidissement intelligent par air)
Dimensions (L x H x P)	520 x 430 x 198 mm
Poids	22 kg
Afficheur	LCD et Bluetooth avec application
Communication	RS485, Bluetooth ; Wi-Fi en option
Normes	IEC/EN 62109-1/2, IEC 62116, IEC 61727, G99, VDE-AR-N 4105, VDE V 0126-1-1, EN 50549-1, NRS 097-2-1

Fiche technique

Référence: 20KTLX-G3
MPN: 20KTLX-G3
Type de produit: Onduleur
Type d'onduleur: On-grid (sans batterie)
Phases: Triphasé
Classe de puissance: 10-20 kW
Puissance continue de sortie (VA, 25 °C): 22000 VA
Puissance continue de sortie (W, 25 °C): 20000 W
Rendement maximal: 98,6 %
Consommation à vide: moins de 1 W
Tension batterie: Sans batterie
Tension PV maximale: 1100 V
Courant de court-circuit PV max.: 36 A / 36 A
Nombre de MPPT: 2
Plage de tension MPPT: 140-1000 V
Tension de sortie AC: 3/N/PE, 230/400 V (310-480 V)
Fréquence de sortie: 50/60 Hz
Interfaces de communication: Bluetooth
RS485
Protections: Inversion de polarité DC, anti-îlotage, courant de fuite, défaut de terre, défaut de string PV, sectionneur DC, parafoudre type II DC et AC
Dimensions (H x l x P): 430 x 520 x 198 mm
Poids: 22 kg
Indice de protection (IP): IP65
Température de fonctionnement: -30 ... 60 °C
Humidité relative maximale: 100 %
Normes et conformité: IEC/EN 62109-1/2, IEC 62116, IEC 61727, G99, VDE-AR-N 4105, VDE V 0126-1-1, EN 50549-1, NRS 097-2-1

Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.
