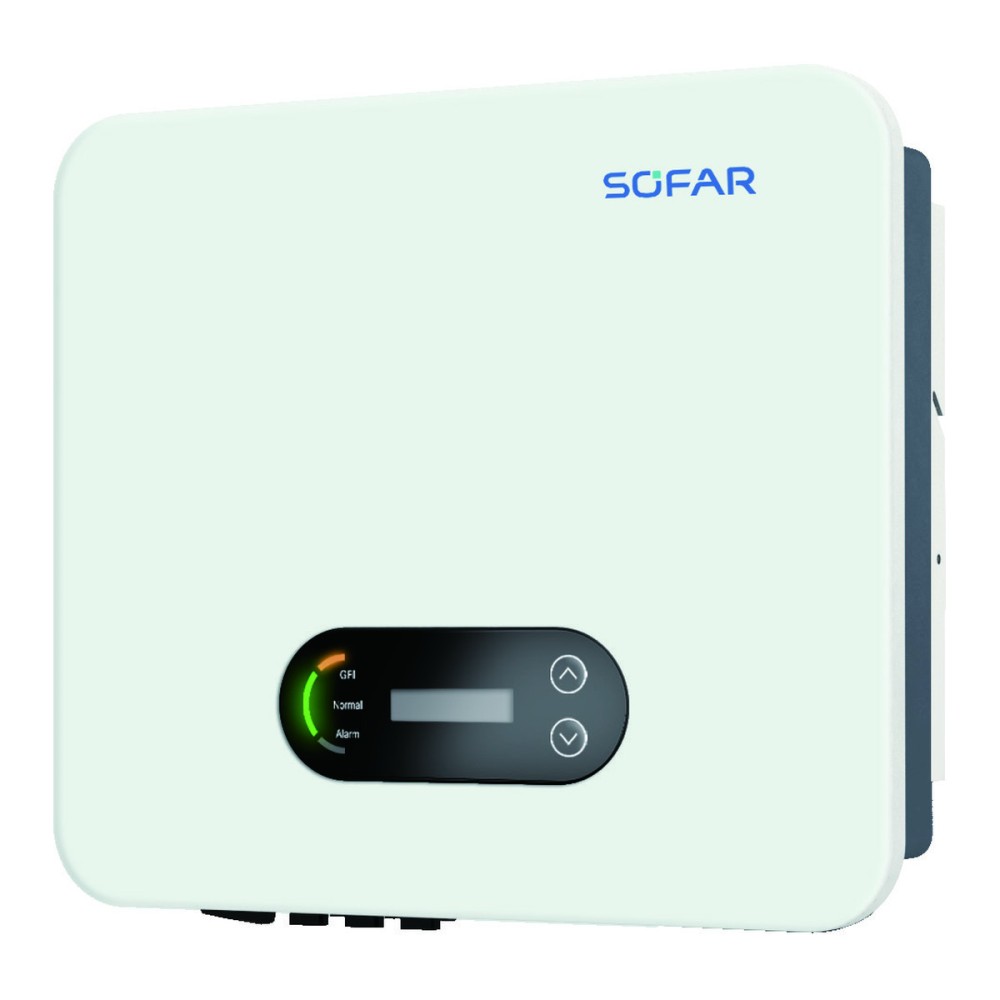

10 kW onduleur on-grid SOFAR, triphasé, 10KTLX-G3-A

10 kW onduleur on-grid SOFAR, triphasé, 10KTLX-G3-A

856 € TTC

713 € HT

10KTLX-G3-A est un onduleur on-grid triphasé SOFAR de 10 kW (puissance apparente maximale 10 kVA), avec 2 MPPT, une plage MPPT de 140-1000 V et une tension d'entrée DC maximale de 1100 V. Le rendement maximal est de 98,5 %, le courant de sortie AC maximal est de 15,2 A et l'indice de protection est IP65. Les dimensions sont de 430 x 385 x 182 mm (L x H x P) et la masse de 18 kg.

Référence 10KTLX-G3-A

Vos droits au titre de la garantie légale

Garantie légale

Avis harmonisé de l’UE sur la garantie légale de conformité

Plus d’informations : europa.eu/youreurope/garanties
Ouvrir l’avis en taille réelle

10KTLX-G3-A - Onduleur on-grid triphasé de 10 kW à entrée DC de 1100 V

10KTLX-G3-A est un onduleur on-grid triphasé SOFAR de puissance nominale de sortie 10 kW (10 kVA de puissance apparente maximale), avec deux MPPT, une entrée DC jusqu'à 1100 V et un rendement maximal de 98,5 %. Il a un indice de protection IP65, un refroidissement naturel sans ventilateur et pèse 18 kg.

Caractéristiques principales :

  • Puissance nominale de sortie : 10 kW (10 kVA maximum)
  • Entrée DC : 2 MPPT, 3 strings, 140-1000 V, maximum 1100 V
  • Courant de sortie AC maximal : 15,2 A, 230/400 V triphasé
  • Rendement maximal : 98,5 % (européen 98,0 %)
  • Protection et refroidissement : IP65, refroidissement naturel
  • Communication : RS485 et Bluetooth ; Wi-Fi, GPRS ou Ethernet en option via un stick logger
  • Dimensions et masse : 430 x 385 x 182 mm, 18 kg

L'onduleur se raccorde au réseau triphasé de 230/400 V (310-480 V, 50/60 Hz) et possède deux MPPT indépendants avec une entrée DC jusqu'à 1100 V, ce qui permet des strings plus longs. Le courant d'entrée maximal est de 15 A / 30 A par MPPT et le courant de court-circuit PV de 22,5 A / 45 A. La variante -A a trois entrées DC (une sur le MPPT 1 et deux sur le MPPT 2, avec 15 A / 30 A par MPPT) et sa puissance apparente maximale est égale à la puissance nominale, 10 kVA.

Les protections comprennent l'inversion de polarité DC, l'anti-îlotage, le courant de fuite, la surveillance du défaut de terre et des strings PV, le sectionneur DC et des parafoudres de type II côtés DC et AC. L'onduleur offre une surveillance au niveau du string et une mise à jour du firmware à distance, avec un refroidissement naturel sans ventilateur ; l'afficheur LCD et le Bluetooth avec application permettent la mise en service. Pour la surveillance à distance, un stick logger (Wi-Fi, GPRS ou Ethernet) peut être ajouté en option. Il fonctionne de -30 à +60 °C, jusqu'à 4000 m d'altitude.

Caractéristiques techniques

Tension d'entrée DC maximale1100 V
Tension d'entrée nominale650 V
Tension de démarrage160 V
Plage de tension MPPT140-1000 V
Nombre de MPPT2
Nombre d'entrées DC3 (MPPT 1 : 1, MPPT 2 : 2)
Courant d'entrée maximal par MPPT15 A / 30 A
Courant de court-circuit maximal par MPPT22,5 A / 45 A
Puissance nominale de sortie10000 W
Puissance apparente maximale10000 VA
Courant de sortie maximal15,2 A
Tension nominale de sortie3/N/PE, 230/400 V c.a.
Plage de tension de sortie310-480 V c.a.
Fréquence nominale50/60 Hz
Plage de fréquence45-55 Hz / 55-65 Hz
Réglage de la puissance active0-100 %
Distorsion harmonique de courant (THDi)moins de 3 %
Facteur de puissance1 (réglable +/-0,8)
Rendement maximal98,5 %
Rendement européen98,0 %
Protection contre l'inversion de polarité DCOui
Protection anti-îlotageOui
Protection contre le courant de fuiteOui
Surveillance du défaut de terreOui
Surveillance du défaut de string PVOui
Sectionneur DCOui
Parafoudrestype II côtés DC et AC
Température ambiante-30 ... +60 °C
Consommation nocturnemoins de 1 W
Topologiesans transformateur
Indice de protectionIP65
Humidité relative admise0-100 %
Altitude maximale de fonctionnement4000 m
Refroidissementnaturel
Dimensions (L x H x P)430 x 385 x 182 mm
Poids18 kg
AfficheurLCD et Bluetooth avec application
CommunicationRS485, Bluetooth ; Wi-Fi en option
NormesIEC/EN 62109-1/2, IEC 62116, IEC 61727, G98/G99, VDE-AR-N 4105, VDE V 0126-1-1, EN 50549-1, UNE 217002-2020

Fiche technique

Référence
10KTLX-G3-A
MPN
10KTLX-G3-A
Type de produit
Onduleur
Type d'onduleur
On-grid (sans batterie)
Phases
Triphasé
Classe de puissance
6-10 kW
Puissance continue de sortie (VA, 25 °C)
10000 VA
Puissance continue de sortie (W, 25 °C)
10000 W
Rendement maximal
98,5 %
Consommation à vide
moins de 1 W
Tension batterie
Sans batterie
Tension PV maximale
1100 V
Courant de court-circuit PV max.
22,5 A / 45 A
Nombre de MPPT
2
Plage de tension MPPT
140-1000 V
Tension de sortie AC
3/N/PE, 230/400 V (310-480 V)
Fréquence de sortie
50/60 Hz
Interfaces de communication
Bluetooth
RS485
Protections
Inversion de polarité DC, anti-îlotage, courant de fuite, défaut de terre, défaut de string PV, sectionneur DC, parafoudre type II DC et AC
Dimensions (H x l x P)
385 x 430 x 182 mm
Poids
18 kg
Indice de protection (IP)
IP65
Température de fonctionnement
-30 ... 60 °C
Humidité relative maximale
100 %
Normes et conformité
IEC/EN 62109-1/2, IEC 62116, IEC 61727, G98/G99, VDE-AR-N 4105, VDE V 0126-1-1, EN 50549-1, UNE 217002-2020

Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.
