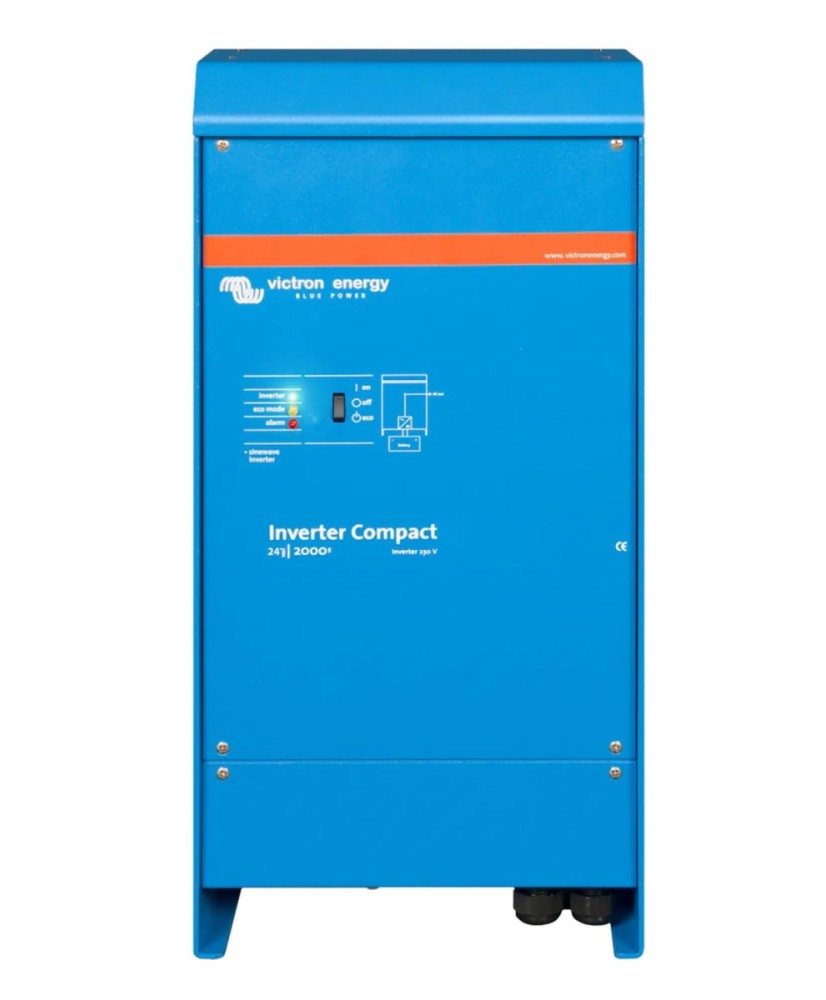

Inverter Compact 24/2000 230V VE.Bus - Onduleur à onde sinusoïdale pure 24V
Inverter Compact 24/2000 230V VE.Bus est un onduleur à onde sinusoïdale pure à haut rendement, conçu pour un usage professionnel, qui convertit la tension batterie 24 V en 230 V AC avec 2000 VA en continu et 4000 W en crête. La fréquence de 50 ou 60 Hz est sélectionnable et le port VE.Bus permet le fonctionnement en parallèle ou en triphasé.
Caractéristiques principales :
- Tension batterie : 24 V (19-33 V)
- Puissance onduleur : 2000 VA / 1600 W à 25 °C, crête 4000 W
- Sortie AC : 230 V, 50 ou 60 Hz sélectionnable
- Rendement maximal : 92 %
- Communication : VE.Bus, jusqu'à 6 unités en parallèle ou triphasé
- Relais programmable : alarme générale, sous-tension DC ou démarrage/arrêt du groupe
Le convertisseur Compact est un convertisseur à sinusoïde pure présentant une efficacité élevée. Il est conçu pour un usage professionnel et il s'adapte aux applications les plus diverses.
Les convertisseurs Compact est disponible dans des modèles allant de 1200VA à 2000VA en 12 ou 24V.
Caractéristiques techniques
| Tension nominale de la batterie | 24 V |
|---|
| Plage de tension d'entrée DC | 19 … 33 V |
|---|
| Tension de sortie AC | 230 V |
|---|
| Sélection de la fréquence | 50Hz ou 60Hz |
|---|
| Puissance de sortie continue à 25 °C (VA) | 2000 VA |
|---|
| Puissance de sortie continue à 25 °C (W) | 1600 W |
|---|
| Puissance de sortie continue à 40 °C | 1450 W |
|---|
| Puissance de sortie continue à 65 °C | 1000 W |
|---|
| Puissance de crête | 4000 W |
|---|
| Rendement maximal | 92 % |
|---|
| Puissance à vide | 11 W |
|---|
| Puissance à vide en mode AES | 9 W |
|---|
| Puissance à vide en mode recherche | 4 W |
|---|
| Relais programmable | Calibre AC : 230V / 4A, calibre DC : 4A jusqu'à 35VDC et 1A jusqu'à 60VDC |
|---|
| Borne de marche/arrêt à distance | Oui |
|---|
| Port de communication | VE.Bus |
|---|
| Entièrement programmable | Oui |
|---|
| Fonctionnement en parallèle et triphasé | Oui |
|---|
| Protections | Court-circuit en sortie, Surcharge, Tension de batterie élevée, Tension de batterie faible, Surchauffe, Tension AC sur la sortie de l'onduleur, Ondulation DC excessive |
|---|
| Plage de température de fonctionnement | -40 … 65 °C |
|---|
| Refroidissement | Oui |
|---|
| Humidité maximale | 95 % |
|---|
| Connexion batterie | M8 bolts |
|---|
| Connexion AC | Borne à ressort |
|---|
| Borne de commande à distance | Bornier à vis 2 pôles |
|---|
| Borne du relais | Bornier à vis 3 pôles |
|---|
| Couleur | Bleu (RAL 5012) |
|---|
| Matériau | Aluminium |
|---|
| Indice de protection | IP21 |
|---|
| Poids | 12 kg |
|---|
| Hauteur | 520 mm |
|---|
| Largeur | 255 mm |
|---|
| Profondeur | 125 mm |
|---|
| Sécurité | EN-IEC 60335-1 |
|---|
| CEM | EN 55014-1, EN 55014-2 |
|---|
