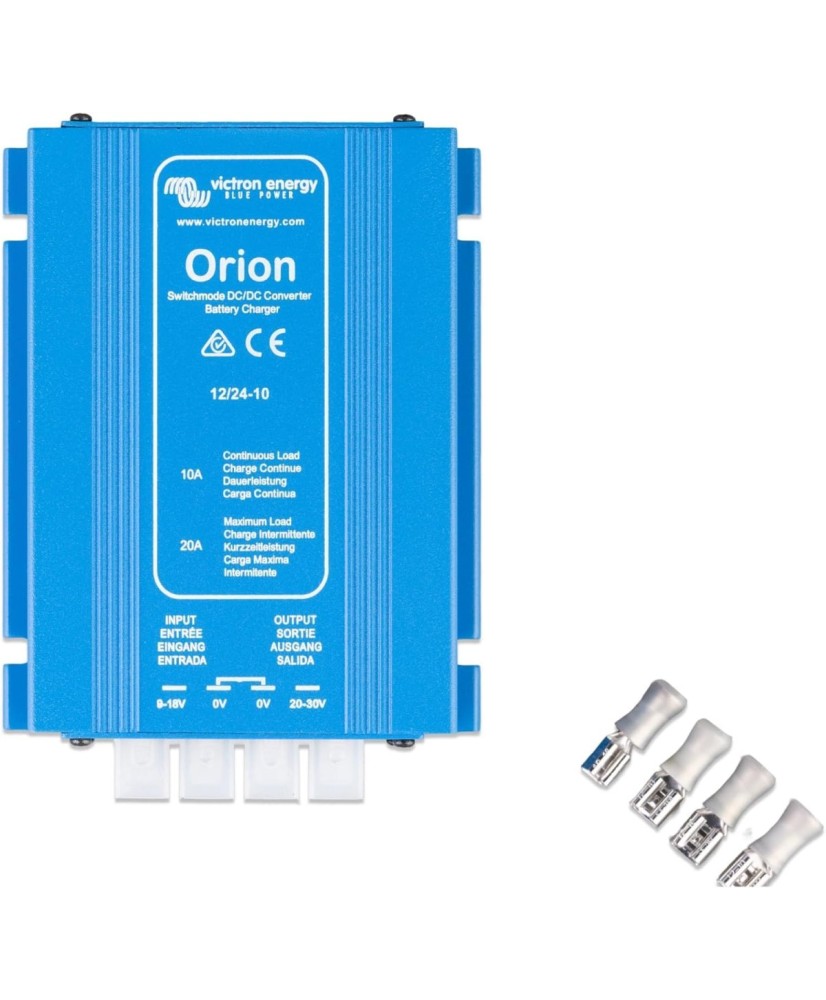

Orion 12/24-10 IP20 - Convertisseur DC-DC 12 V vers 24 V
Orion 12/24-10 IP20 est un convertisseur DC-DC non isolé qui transforme 12 V en 24 V, avec une sortie réglable entre 20 et 30 V et un courant de 10 A. Grâce à la sortie réglable, il peut aussi servir de chargeur de batterie, et jusqu'à cinq unités peuvent être mises en parallèle pour augmenter le courant.
Caractéristiques principales :
- Tension d'entrée : 9-18 V
- Tension de sortie : 26,4 V, réglable 20-30 V
- Courant de sortie : 10 A
- Rendement maximal : 95 %
- Mise en parallèle : jusqu'à 5 unités
- Marche/arrêt à distance : par petit interrupteur ou contact marche/arrêt moteur
Connecteur d'allumage/arrêt à distance
Le connecteur à distance on-off rend inutile le besoin d'un interrupteur de courant élevé sur le câblage d'entrée. Le connecteur à distance on-off peut être actionné depuis un interrupteur de puissance faible ou depuis un interrupteur de marche/arrêt du moteur (voir le manuel).
Tous les modèles équipés d'une sortie réglable peuvent également être utilisés en tant que chargeur de batterie Par exemple pour charger une batterie de démarrage de 12 V ou une batterie de service dans un système de 24 V.
Tous les modèles disposant d'une sortie réglable peuvent être installés en parallèle pour augmenter le courant de sortie Jusqu'à cinq unités peuvent être connectées en parallèle.
Caractéristiques techniques
| Plage de tension d'entrée | 9 … 18 V |
|---|
| Arrêt en cas de sous-tension | 8 V |
|---|
| Redémarrage après sous-tension | 10 V |
|---|
| Tension de sortie | 26,4 V |
|---|
| Plage de tension de sortie | 20 … 30 V |
|---|
| Courant de sortie continu | 10 A |
|---|
| Déclassement de la sortie au-delà de 40 °C | 3 % |
|---|
| Consommation de courant à vide | 15 mA |
|---|
| Rendement maximal | 95 |
|---|
| Charge tampon | Oui |
|---|
| Connexion en parallèle possible | Oui |
|---|
| Plage de température de fonctionnement | -20 … 55 °C |
|---|
| Bornes de connexion DC | Cosse Faston 6,3 x 0,8 mm |
|---|
| Couleur | Bleu (RAL 5012) |
|---|
| Matériau | Aluminium |
|---|
| Indice de protection | IP20 |
|---|
| Poids | 0,4 kg |
|---|
| Hauteur | 45 mm |
|---|
| Largeur | 90 mm |
|---|
| Profondeur | 125 mm |
|---|
| Sécurité | EN 60950 |
|---|
| Émission | EN 55014-1, EN-IEC 61000-6-3 |
|---|
| Immunité | EN 55014-2, EN-IEC 61000-6-1, EN-IEC 61000-6-2 |
|---|
| Directive automobile | ECE R10-4 |
|---|
