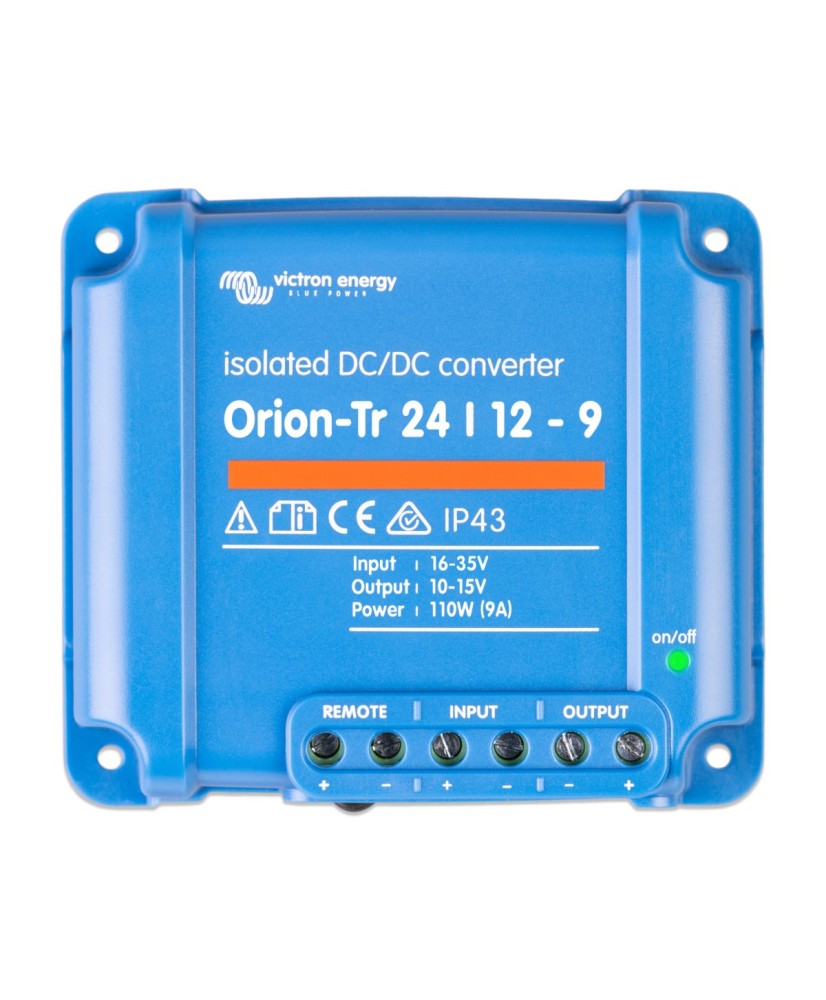

Orion-Tr 24/12-9A (110W) - Convertisseur DC-DC isolé 24 V vers 12 V
Orion-Tr 24/12-9A (110W) est un convertisseur DC-DC à isolation galvanique qui alimente des consommateurs 12 V à partir d'une source 24 V, avec une tension de sortie réglable entre 10 et 15 V. Il résiste aux courts-circuits, un nombre illimité d'unités peut être mis en parallèle, et l'entrée marche/arrêt à distance évite un interrupteur de forte intensité.
Caractéristiques principales :
- Tension d'entrée : 16-35 V
- Tension de sortie : 12,2 V, réglable 10-15 V
- Courant de sortie : 9 A (110 W) à 25 °C
- Rendement maximal : 85 %
- Isolation galvanique : 200 V DC entre entrée, sortie et boîtier
- Indice de protection : IP43, bornes orientées vers le bas
Connecteur d'allumage/arrêt à distance
Le connecteur à distance on-off rend inutile le besoin d'un interrupteur de courant élevé sur le câblage d'entrée. Le connecteur à distance on-off peut être actionné depuis un interrupteur de puissance faible ou, par exemple, depuis un interrupteur de marche/arrêt du moteur (voir le manuel).
Tous les modèles sont protégés contre les courts-circuits et ils peuvent être installés en parallèle pour augmenter le courant de sortie Un nombre illimité d'unités peut être connecté en parallèle.
Protection IP43: Si l'installation se fait avec des bornes à vis, orientez vers le bas.
Bornes à vis: Aucun outil spécifique n'est nécessaire à l'installation.
Fusible d'entrée: Sur les modèles de 12 et 24 V uniquement.
Caractéristiques techniques
| Plage de tension d'entrée | 16 … 35 V |
|---|
| Arrêt en cas de sous-tension | 14 V |
|---|
| Redémarrage après sous-tension | 15 V |
|---|
| Tension de sortie | 12,2 V |
|---|
| Plage de tension de sortie | 10 … 15 V |
|---|
| Tolérance de la tension de sortie | 200 mVrms |
|---|
| Bruit de la tension de sortie | 2 mVrms |
|---|
| Courant de sortie continu | 9 A |
|---|
| Courant de court-circuit maximal | 39 A |
|---|
| Puissance de sortie continue à 25 °C | 110 W |
|---|
| Puissance de sortie continue à 40 °C | 85 W |
|---|
| Consommation de courant à vide | 40 mA |
|---|
| Consommation de courant en veille | 0,2 mA |
|---|
| Rendement maximal | 85 |
|---|
| Connexion en parallèle possible | Oui |
|---|
| Isolation galvanique | Oui |
|---|
| Borne de marche/arrêt à distance | Oui |
|---|
| Protections | Protégé contre les courts-circuits, Surchauffe |
|---|
| Isolation | 200 VDC |
|---|
| Plage de température de fonctionnement | -20 … 55 °C |
|---|
| Humidité maximale | 95 % |
|---|
| Bornes de connexion DC | Bornes à vis 6 mm² (10 AWG) |
|---|
| Connexion de la borne de marche/arrêt à distance | Bornier à vis 2 pôles |
|---|
| Couleur | Bleu (RAL 5012) |
|---|
| Indice de protection | IP43 |
|---|
| Poids | 0,42 kg |
|---|
| Hauteur | 100 mm |
|---|
| Largeur | 113 mm |
|---|
| Profondeur | 47 mm |
|---|
| Sécurité | EN 60950 |
|---|
| Émission | EN 55014-1, EN-IEC 61000-6-3 |
|---|
| Immunité | EN 55014-2, EN-IEC 61000-6-2, EN-IEC 61000-6-3 |
|---|
| Directive automobile | ECE R10-5 |
|---|
