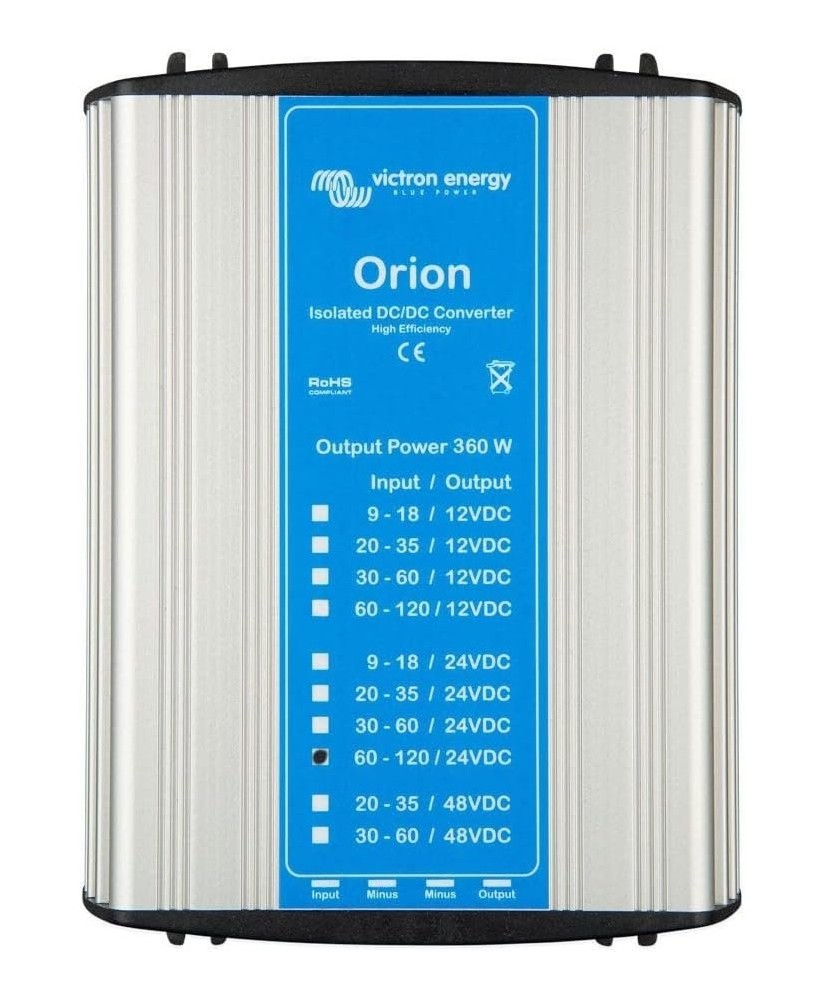

Orion 110/24-15A (360W) - Convertisseur DC-DC isolé 110 V vers 24 V
Orion 110/24-15A (360W) est un convertisseur DC-DC à isolation galvanique qui transforme une entrée de 110 V DC, dans une plage de 60-140 V, en une sortie stable de 24 V à 360 W. Il intègre des protections contre les courts-circuits, la surchauffe, l'inversion de polarité et la surtension, avec une isolation de 400 V rms.
Caractéristiques principales :
- Tension d'entrée : 60-140 V DC
- Tension de sortie : 24 V, stabilité 2 %
- Courant de sortie : 15 A (360 W)
- Rendement maximal : 85 %
- Isolation galvanique : 400 V rms
- Refroidissement : ventilateur piloté par la température
Les convertisseurs CC-CC Orion isolés 110V sont conçus pour convertir une entrée de 110V CC (plage : 60 à 140V) en une sortie stable de 12,5V ou 24V CC à 360W.
Ils disposent de protections intégrées contre les courts-circuits, la surchauffe, l'inversion de polarité et la surtension.
Caractéristiques techniques
| Plage de tension d'entrée | 60 … 140 V |
|---|
| Tension de sortie | 24 V |
|---|
| Stabilité de la tension de sortie | 2 % |
|---|
| Tolérance de la tension de sortie | 3 % |
|---|
| Bruit de la tension de sortie | 50 mVrms |
|---|
| Courant de sortie continu | 15 A |
|---|
| Puissance nominale | 360 W |
|---|
| Courant hors charge | 25 mA |
|---|
| Rendement maximal | 85 |
|---|
| Refroidissement assisté par ventilateur | Oui |
|---|
| Isolation galvanique | Oui |
|---|
| Protections | Surchauffe, Surintensité, Surtension, Inversion de polarité de la batterie (fusible) |
|---|
| Isolation | 400 Vrms |
|---|
| Plage de température de fonctionnement | -20 … 40 °C |
|---|
| Humidité maximale | 95 % |
|---|
| Bornes de connexion DC | Cosse Faston 6,3 mm |
|---|
| Couleur | Gris |
|---|
| Matériau | Aluminium anodisé |
|---|
| Poids | 1,4 kg |
|---|
| Hauteur | 82 mm |
|---|
| Largeur | 132 mm |
|---|
| Profondeur | 190 mm |
|---|
| Sécurité | EN 60950 |
|---|
| Émission | EN 55014-1, EN-IEC 61000-6-3 |
|---|
| Immunité | EN 55014-2, EN-IEC 61000-6-1, EN-IEC 61000-6-2 |
|---|
