603 € HT
FC1000 est le contrôleur de batterie (BMS) des systèmes Pylontech Force-H3, pour des tours de 2 à 7 modules FH10050 (172,8-921,6 V). Il offre une tension de fonctionnement de 80-1000 V, un courant de charge et de décharge de 55 A (15 minutes au maximum), une consommation propre inférieure à 16 W, une communication CAN et Modbus RTU, des dimensions de 540 x 350 x 150 mm et une masse de 12 kg.

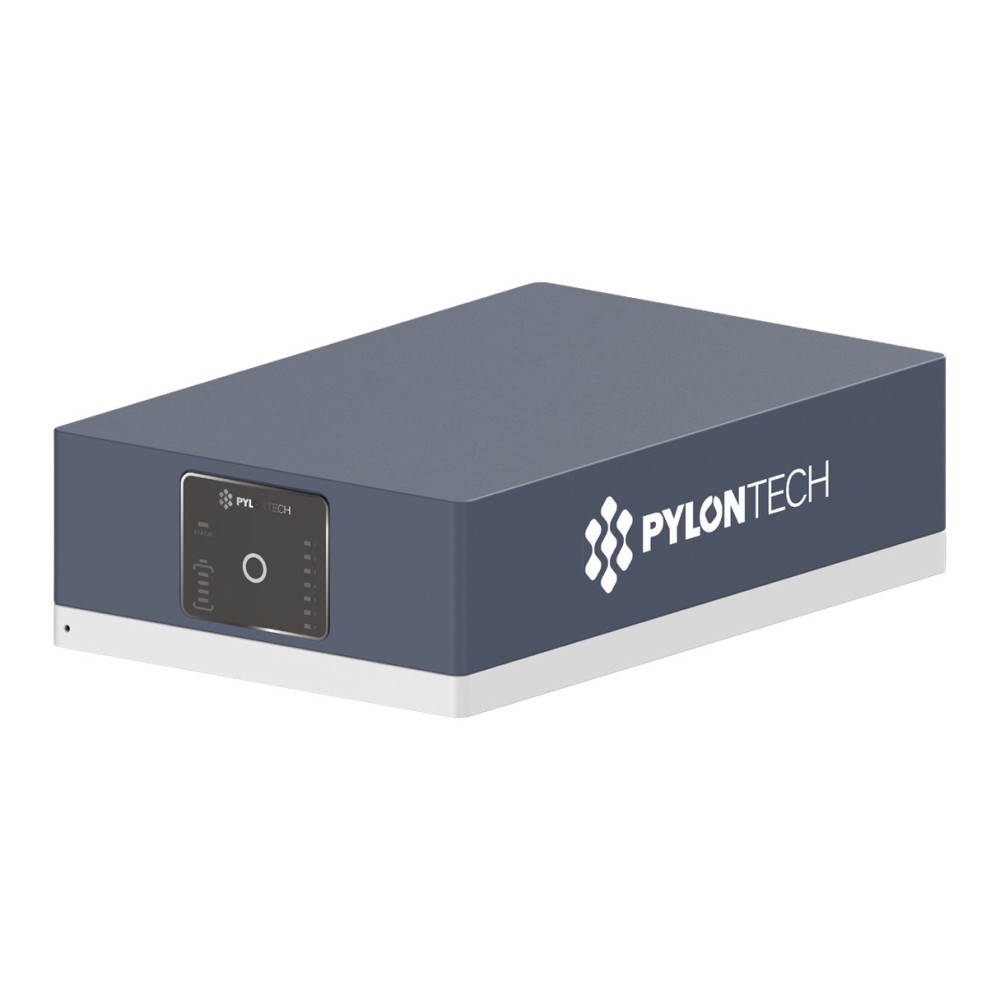

FC1000 est le contrôleur de batterie (BMS) du système Pylontech Force-H3 : il se monte au sommet d'une tour de 2 à 7 modules FH10050, gère les modules et communique avec l'onduleur par CAN ou Modbus RTU. Un FC1000 est utilisé par tour ; il n'est pas nécessaire avec les systèmes Force-H3X, dont le contrôleur d'onduleur a son propre BMS.
La boîte contient le contrôleur, la base de la tour (540 x 350 x 40 mm), des câbles de communication RJ45 (deux de 3 m et un de 1,5 m), les câbles d'alimentation DC+ rouge et DC- noir de 3 m (8 AWG), le câble de mise à la terre de 1 m (10 AWG), les supports pour tours de 3 et 4 modules, les supports anti-basculement et les vis de fixation. La face avant comporte un voyant d'état, un indicateur de capacité du système, des voyants d'état pour chaque module et un bouton.
Jusqu'à 6 tours peuvent être raccordées en parallèle, toutes avec le même nombre de modules. Les contrôleurs sont chaînés par les ports Link 0 et Link 1 (câble RJ45), et le contrôleur dont le port Link 0 est libre est le maître et communique avec l'onduleur, par CAN ou RS485. Pour raccorder plusieurs tours en parallèle, le manuel suggère les combineurs P-Combiner-HV-3-V2 (jusqu'à 3 tours, 50 A) ou P-Combiner-HV-6-V2 (jusqu'à 6 tours, 100 A).
Le contrôleur fonctionne de -10 à 55 °C, a une durée de vie de conception de plus de 15 ans et une consommation propre inférieure à 16 W.
| Produit associé | FH10050 |
|---|---|
| Nombre de modules acceptés par tour | 2-7 |
| Tension de fonctionnement du contrôleur | 80-1000 V |
| Tension de fonctionnement du système | 172,8-921,6 V |
| Courant de charge maximal (15 minutes) | 55 A |
| Courant de décharge maximal (15 minutes) | 55 A |
| Consommation propre | < 16 W |
| Dimensions, L x P x H | 540 x 350 x 150 mm |
| Poids | 12 kg |
| Protocole de communication | CAN / Modbus RTU |
| Nombre maximal de tours en parallèle | 6 |
| Durée de vie de conception | Plus de 15 ans |
| Température de fonctionnement | -10...55 °C |
| Température de stockage | -20...60 °C |
Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.
