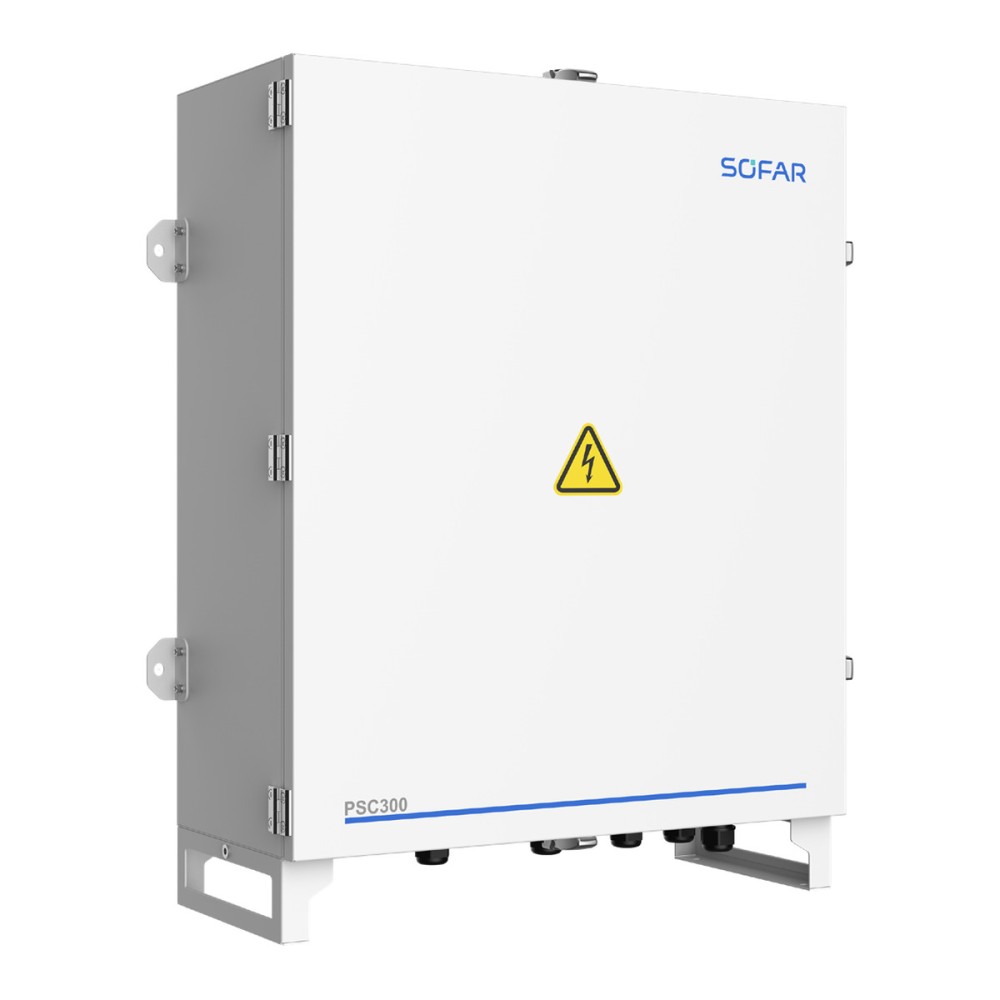

PSC300 est un boîtier de communication SOFAR en coffret IP66, avec 1 module anti-PID et une protection contre les surtensions AC de type II. Il raccorde jusqu'à 15 onduleurs avec la fonction anti-PID active (30 sans elle) par PBUS ou RS485 et communique par Ethernet ou fibre optique. Sa masse est de 29 kg et ses dimensions de 660 x 776 x 265 mm.
PSC300 est un boîtier de communication SOFAR pour centrales photovoltaïques, en coffret IP66 d'extérieur. Il collecte les données des onduleurs par PBUS ou RS485 et les transmet au système de supervision par Ethernet ou fibre optique ; il comporte 1 module anti-PID et une protection contre les surtensions AC de type II.
Le boîtier intègre un module principal de communication PLC (CCO), un switch industriel pour anneau de fibre optique, un module de communication RS485, un Control Hub CH1000, les modules PID et un parasurtenseur. Il collecte les données des onduleurs, du transformateur, des stations météo et des compteurs par PBUS ou RS485 et les transmet à la station de supervision par anneau de fibre optique ; les protocoles pris en charge sont MODBUS-TCP, IEC 103, IEC 104 et IEC 61850.
La fonction anti-PID compense simultanément les modules photovoltaïques des onduleurs raccordés, et le câble de mise à la terre de la sortie du module PID doit être relié à la barre de terre du transformateur, avec une mise à la terre fiable. Le boîtier permet la mise à jour locale et à distance du firmware, la répartition de puissance active et réactive et la configuration locale par interface web. Il fonctionne de -30 à 60 °C et jusqu'à 4000 m d'altitude.
| Fabricant | SOFARSOLAR |
|---|---|
| Modèle | PSC300 |
| Alimentation auxiliaire | 100 ... 240 V c.a., 50 ... 60 Hz |
| Consommation en veille | moins de 50 W |
| Mode de communication | Ethernet, RS485, PBUS, SFP |
| Onduleurs avec fonction anti-PID (maximum) | 15 |
| Onduleurs sans anti-PID (maximum) | 30 |
| Nombre de modules PID | 1 |
| Ports PBUS | 1 |
| Ports RS485 | 4 |
| Ports de fibre optique | 2 |
| Distance maximale RS485 / PBUS | 1000 m / 1000 m |
| Fibre optique | distance maximale 20 km, interface LC |
| Protocoles pris en charge | MODBUS-TCP, IEC 103, IEC 104, IEC 61850 |
| Température de fonctionnement | -30 ... 60 °C |
| Température de stockage et de transport | -40 ... 85 °C |
| Altitude maximale | 4000 m |
| Indice de protection (IP) | IP66 |
| Humidité relative | maximum 95 %, sans condensation |
| Protection contre les surtensions | AC type II |
| Refroidissement | naturel |
| Dimensions (largeur x hauteur x profondeur) | 660 x 776 x 265 mm |
| Poids | 29 kg |
| Montage | mural ou à plat |
| Certifications | IEC 62109-1/2, IEC 61000-6-2/4, IEC 60529 |
Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique jointe.
