2 € HT
Le lot contient un connecteur MC4 mâle et un connecteur MC4 femelle, au format standard pour câbles photovoltaïques de 2,5 à 6 mm². Il sert à prolonger ou réparer des câbles solaires et à raccorder les panneaux à un régulateur de charge ou à un onduleur. Courant nominal 30 A, tension 1000 V DC, protection IP68 une fois accouplé.

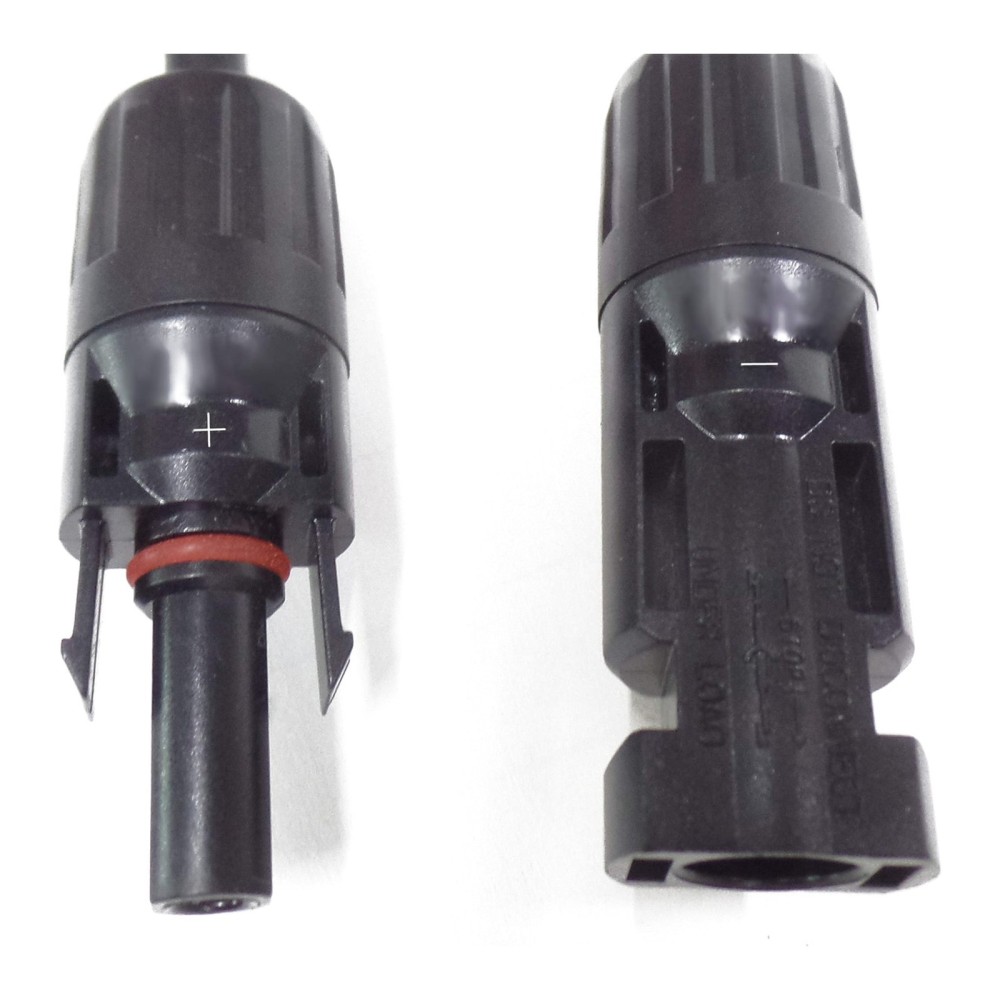

La paire de connecteurs solaires MC4 est un lot composé d'un connecteur mâle et d'un connecteur femelle, au format MC4 couramment utilisé sur les panneaux photovoltaïques. Elle se monte sur des câbles solaires de 2,5 à 6 mm² et permet de prolonger un câble, de le confectionner à la longueur voulue ou de réparer une liaison endommagée.
Les contacts sont en cuivre étamé et le boîtier en plastique résistant aux UV et aux intempéries. Le contact se sertit sur le conducteur avec une pince à sertir MC4 (non incluse) ; l'accouplement se fait par simple poussée, jusqu'au verrouillage du clip. Le joint d'étanchéité assure la protection IP68 une fois accouplé.
Les connecteurs MC4 ne se débranchent pas en charge : coupez d'abord le consommateur ou la source. Pour une liaison sûre, utilisez la même série de connecteurs des deux côtés de la connexion.
| Type de connecteur | MC4 |
|---|---|
| Contenu du lot | 1 connecteur mâle, 1 connecteur femelle |
| Section de câble | 2,5-6 mm² (14-10 AWG) |
| Courant nominal | 30 A |
| Tension nominale | 1000 V DC |
| Indice de protection | IP68 (accouplé) |
| Classe de protection | II |
| Température de fonctionnement | -40...+85 °C |
| Matériau du contact | Cuivre étamé |
| Matériau du boîtier | Plastique résistant aux UV |
| Montage sur le câble | Sertissage |
Ces données techniques ont été reprises par nos soins de la fiche technique du fabricant et peuvent contenir des erreurs de transcription. Pour une exactitude à 100 %, veuillez consulter la fiche technique du fabricant.
